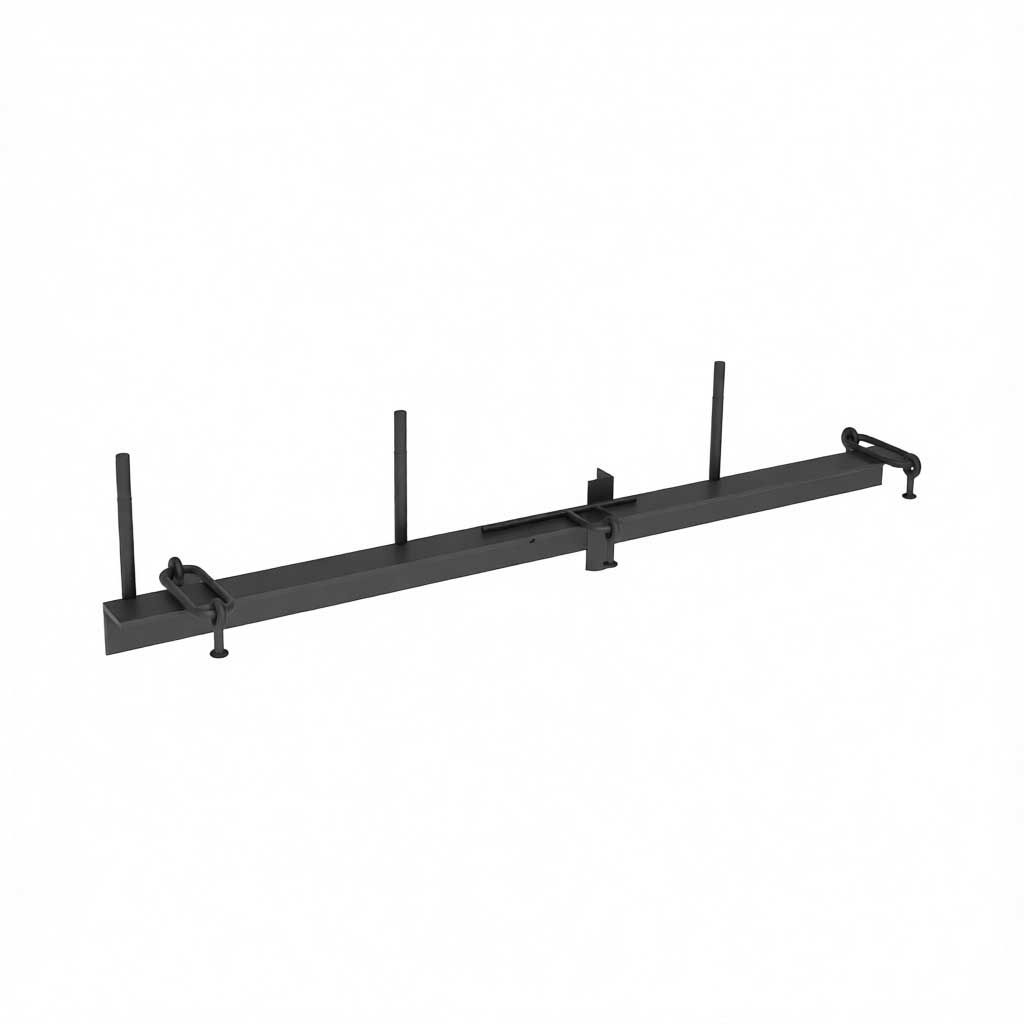

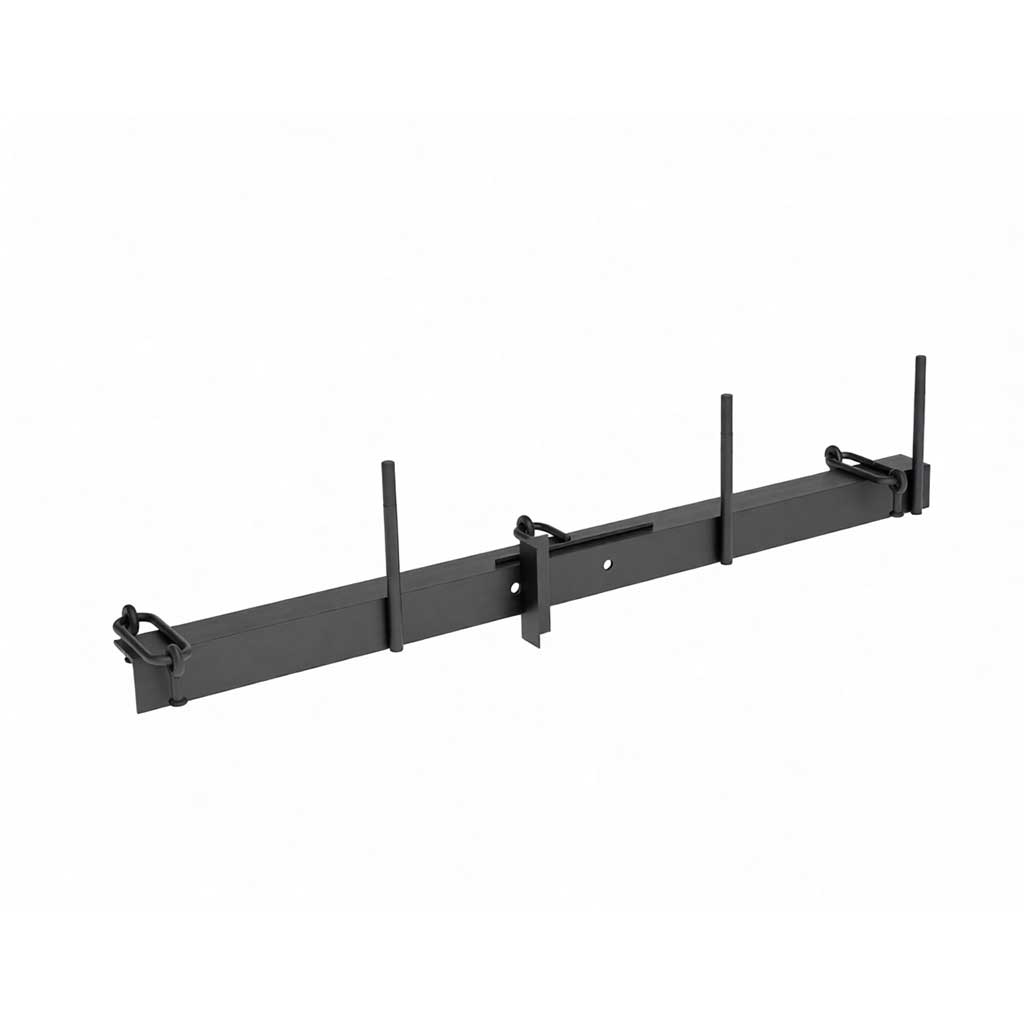

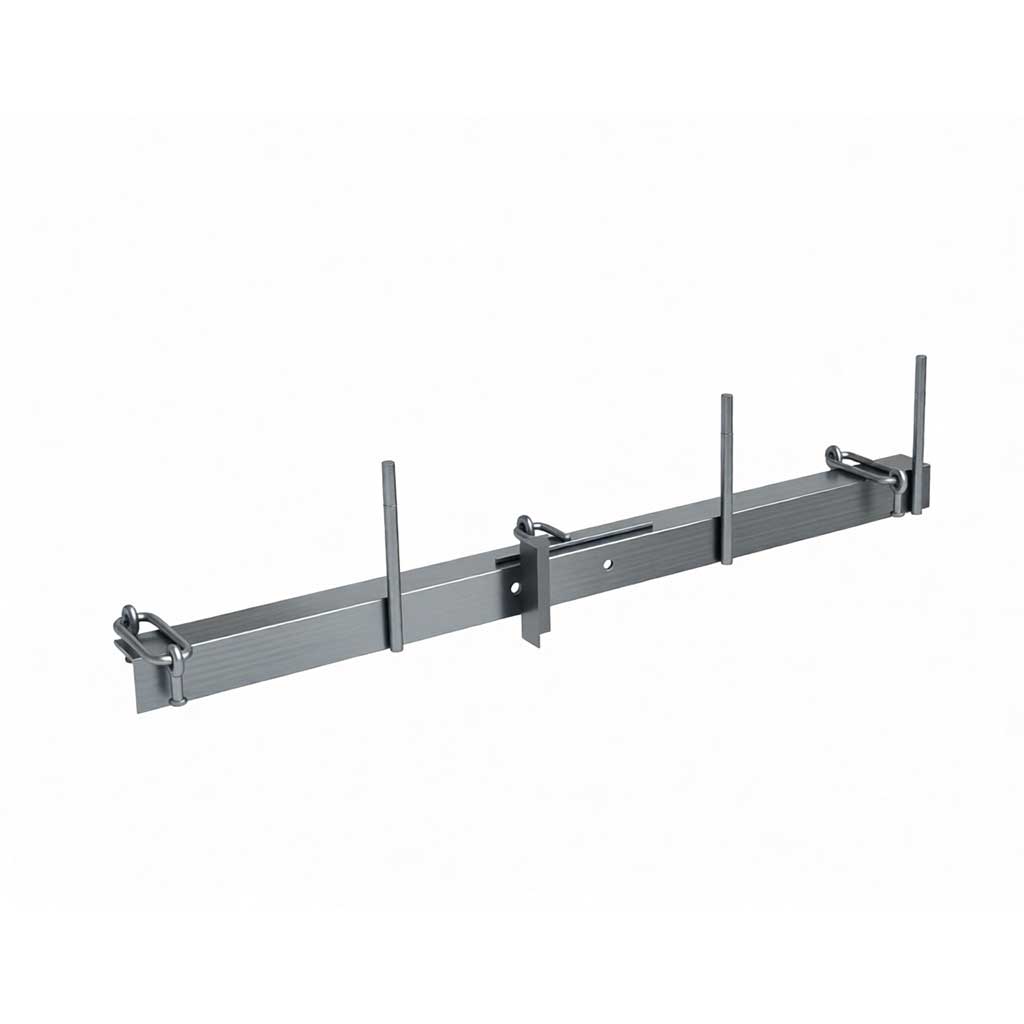

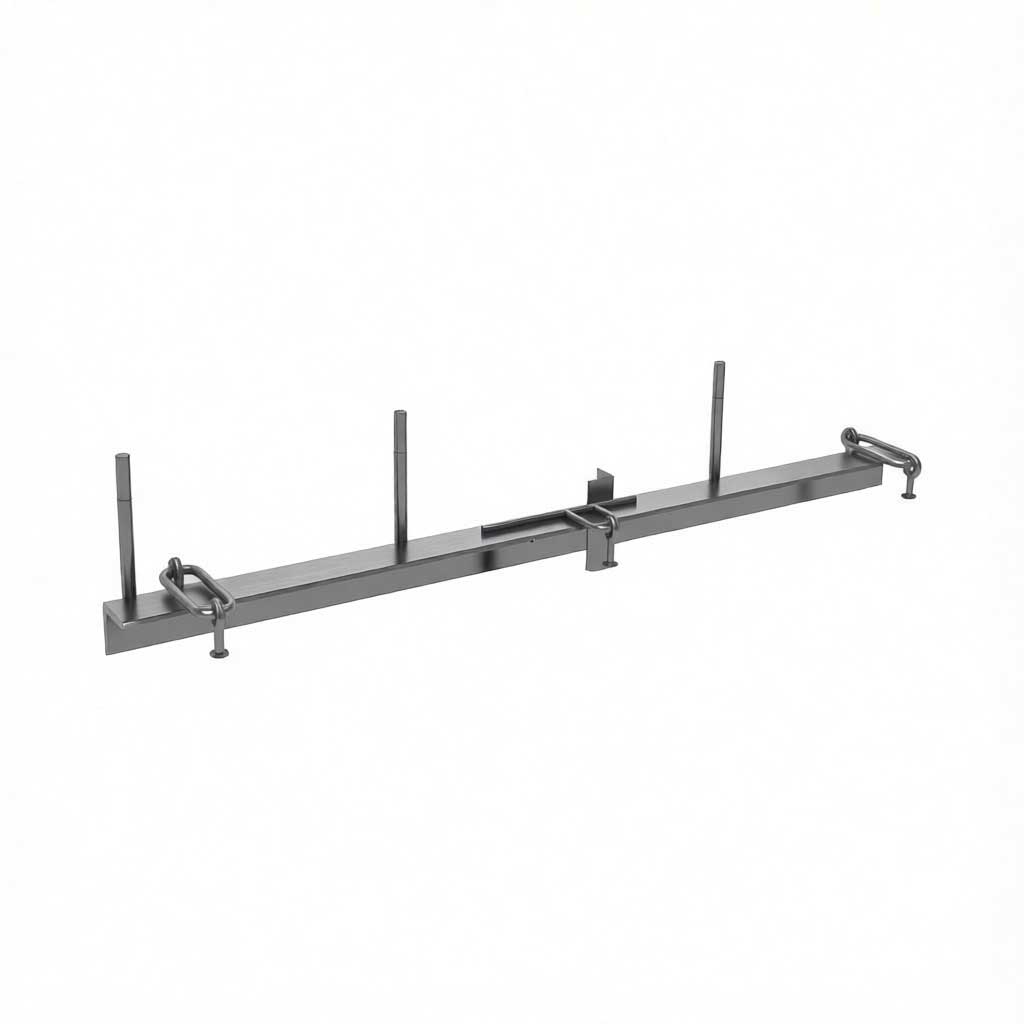

Характеристики траверсы ТМ-56 (27.0002.21)
Траверса ТМ-56 (артикул 27.0002.21) — металлоконструкция для крепления проводов и изоляторов на угловых анкерных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002-21. Входит в состав угловой анкерной опоры УА20-1Н (27.0002-05) по типовому проекту 27.0002.
На траверсе предусмотрена установка штыревых изоляторов (ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20) и подвесных полимерных изоляторов (SML 70/20Г, ЛК 70/10Г).
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-56 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ
- Угловых участков трассы с анкерным креплением проводов (в составе опоры УА20-1Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-56 входит в состав угловой анкерной опоры УА20-1Н (27.0002-05) по типовому проекту 27.0002. В опоре УА20-1Н используется совместно с траверсой ТМ-55. Подробнее — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-1 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Часто задаваемые вопросы (FAQ)
В состав какой опоры входит траверса ТМ-56?
Траверса ТМ-56 применяется в составе угловой анкерной опоры УА20-1Н (27.0002-05) по типовому проекту 27.0002. Используется совместно с траверсой ТМ-55.
Какие изоляторы подходят для траверсы ТМ-56?
Траверса ТМ-56 предназначена для установки штыревых изоляторов (ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20) и подвесных полимерных изоляторов (SML 70/20Г, ЛК 70/10Г).
Чем ТМ-56 отличается от ТМ-55?
ТМ-56 — более массивная траверса (33 кг), рассчитана на установку как штыревых, так и подвесных изоляторов. ТМ-55 — лёгкая траверса только под один подвесной полимерный изолятор. В опоре УА20-1Н они работают в паре.
Входит ли хомут в комплект поставки?
Нет, хомут приобретается отдельно. Для крепления траверсы ТМ-56 применяется хомут Х-1 (27.0002.42) или универсальный хомут Х-51М.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-56 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-1 или Х-51М приобретается отдельно.
Варианты антикоррозийного покрытия
- Лак битумный БТ-577
- ЦИНОЛ+двойной АЛПОЛ
- Горячее цинкование
Чертёж траверсы ТМ-56 выполнен по типовому проекту 27.0002-21. Перед монтажом рекомендуем сверить комплектацию и способ крепления с проектной документацией объекта.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-56 |
| Типовой альбом | 27.0002 |
| Номер чертежа | 27.0002-21 |
| Вес, кг | 33 |
| Применяемость | УА20-1Н (угловая анкерная опора) |
| Тип изоляторов | Штыревые: ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20; подвесные полимерные: SML 70/20Г, ЛК 70/10Г |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
