Характеристики траверсы ТМ-58 (27.0002.23)
Траверса ТМ-58 (артикул 27.0002.23) — металлоконструкция для крепления проводов и изоляторов на угловых ответвительных анкерных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002-23. Входит в состав угловой ответвительной анкерной опоры УОА20-1Н (27.0002-07) по типовому проекту 27.0002.
Траверса предназначена для установки подвесных полимерных изоляторов (SML 70/20Г, ЛК 70/10Г). Штыревые изоляторы на данную траверсу не устанавливаются.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-58 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ
- Угловых ответвительных участков трассы с анкерным креплением проводов (в составе опоры УОА20-1Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-58 входит в состав угловой ответвительной анкерной опоры УОА20-1Н (27.0002-07) по типовому проекту 27.0002. В опоре УОА20-1Н используется совместно с траверсами ТМ-57, ТМ-59, ТМ-60 и ТМ-61. Подробнее — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-1 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Часто задаваемые вопросы (FAQ)
В состав какой опоры входит траверса ТМ-58?
Траверса ТМ-58 применяется в составе угловой ответвительной анкерной опоры УОА20-1Н (27.0002-07) по типовому проекту 27.0002. Используется совместно с траверсами ТМ-57, ТМ-59, ТМ-60 и ТМ-61.
Какие изоляторы подходят для траверсы ТМ-58?
Траверса ТМ-58 предназначена для установки только подвесных полимерных изоляторов (SML 70/20Г, ЛК 70/10Г). Штыревые изоляторы на данную траверсу не устанавливаются.
Чем ТМ-58 отличается от других траверс опоры УОА20-1Н?
ТМ-58 — лёгкая траверса весом 5 кг, рассчитанная только на подвесные полимерные изоляторы. В опоре УОА20-1Н она работает в комплекте с траверсами ТМ-57 (под штыревой и подвесной изоляторы), ТМ-59, ТМ-60 и ТМ-61, каждая из которых имеет свою конфигурацию изоляторов.
Входит ли хомут в комплект поставки?
Нет, хомут приобретается отдельно. Для крепления траверсы ТМ-58 применяется хомут Х-1 (27.0002.42) или универсальный хомут Х-51М.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-58 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-1 или Х-51М приобретается отдельно.
Варианты антикоррозийного покрытия

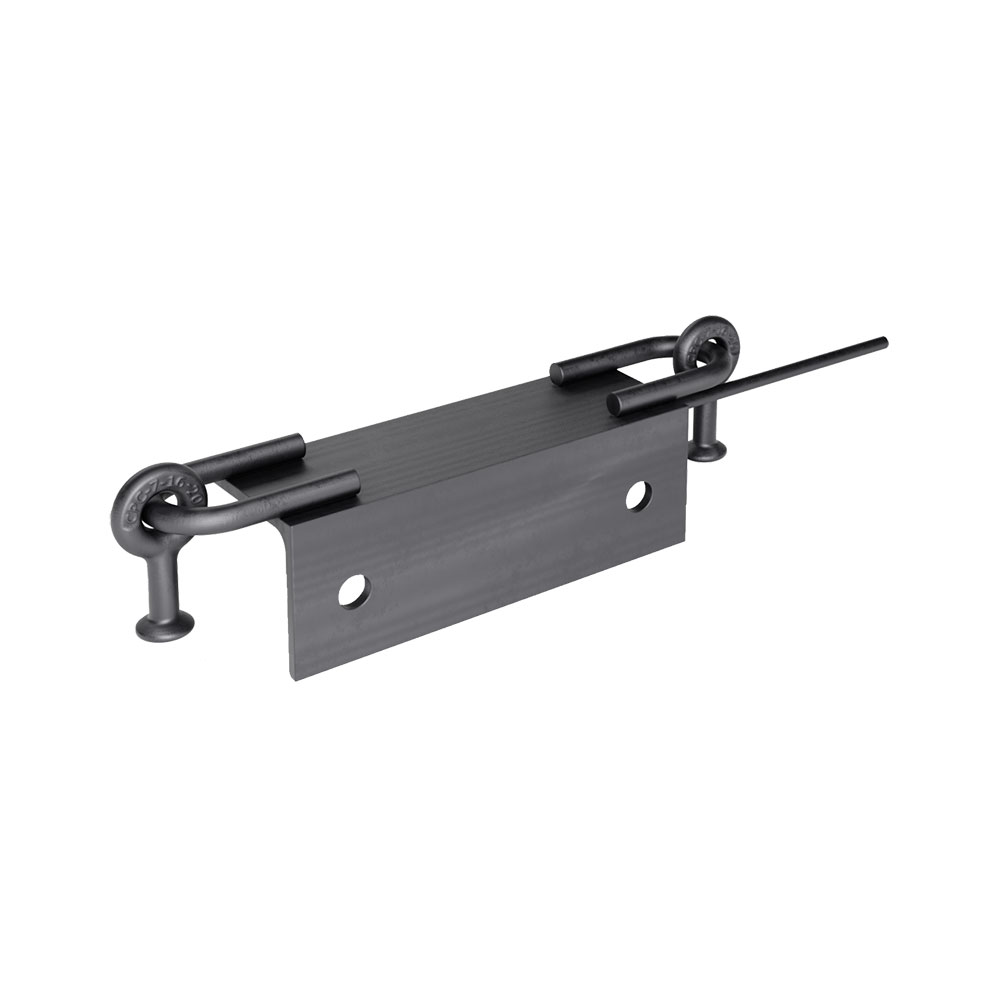

- Лак битумный БТ-577

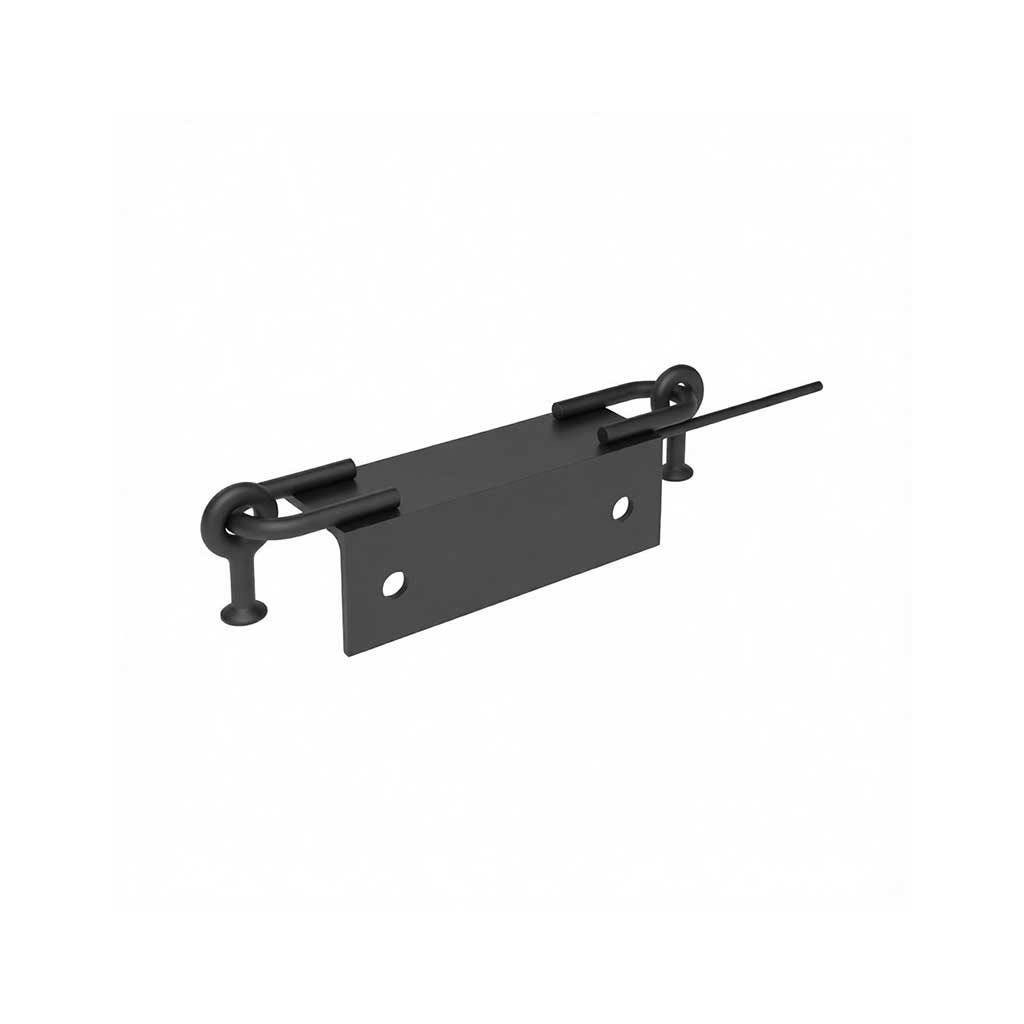

- ЦИНОЛ+двойной АЛПОЛ

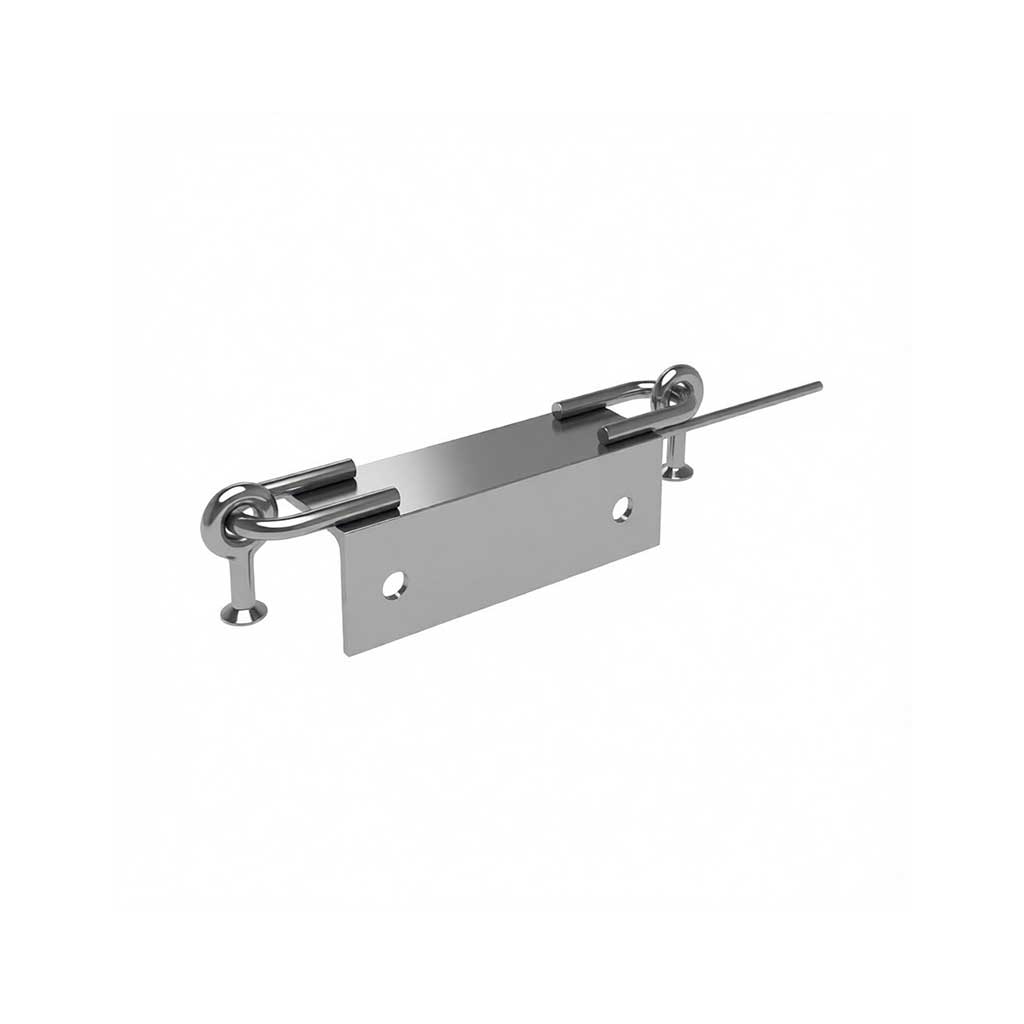

- Горячее цинкование

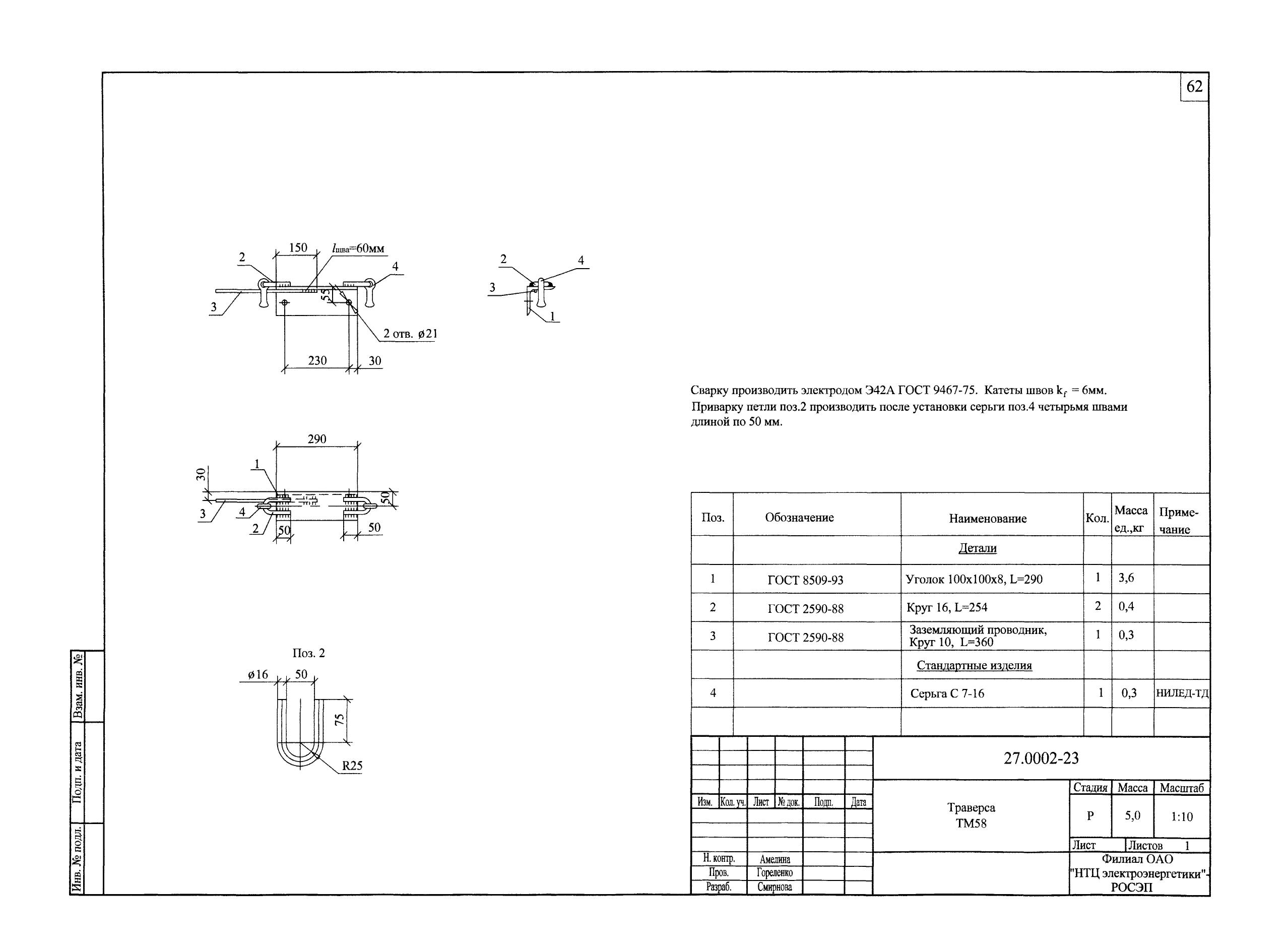

Чертёж траверсы ТМ-58 выполнен по типовому проекту 27.0002-23. Перед монтажом рекомендуем сверить комплектацию и способ крепления с проектной документацией объекта.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-58 |
| Типовой альбом | 27.0002 |
| Номер чертежа | 27.0002-23 |
| Вес, кг | 5 |
| Применяемость | УОА20-1Н (угловая ответвительная анкерная опора) |
| Тип изоляторов | Подвесные полимерные: SML 70/20Г, ЛК 70/10Г |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
