Кабель АВВГ 4х240 ОС (N) 1кВ
Надежность и качество АВВГ 4x240 ОС (N) 1кВ
Кабель АВВГ 4x240 ОС (N) 1кВ предназначен для передачи электрической энергии в стационарных установках с номинальным напряжением до 1000 Вольт переменного тока частотой до 60 Гц.
Основные характеристики:
- Материал изоляции: ПВХ пластикат повышенной гибкости обеспечивает долговечность и устойчивость к внешним воздействиям.
- Количество жил: 4 жилы сечением 240 мм² обеспечивают высокую пропускную способность и надежность соединения.
- Цветовая маркировка: стандартная цветовая гамма облегчает монтаж и эксплуатацию кабельной продукции.
- Температурный режим эксплуатации: от -50°C до +50°C, что позволяет применять кабель практически во всех климатических зонах.
Преимущества кабеля АВВГ 4x240 ОС (N) 1кВ:
- Высокая стойкость к механическим повреждениям благодаря усиленной оболочке.
- Устойчивость к воздействию ультрафиолетового излучения и агрессивной среды.
- Простота монтажа и подключения благодаря удобной конструкции и цветовой маркировке.
- Долговечность и надежность эксплуатации гарантируют стабильное функционирование электрических сетей.
Кабель АВВГ 4x240 ОС (N) 1кВ станет надежным решением для организации электроснабжения промышленных предприятий, жилых комплексов, коммерческих объектов и других стационарных установок. Выбирайте продукцию, проверенную временем!
Расшифровка
алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
4 жилы
номинальное сечение жилы 240 мм2
номинальное напряжение 1 кВ

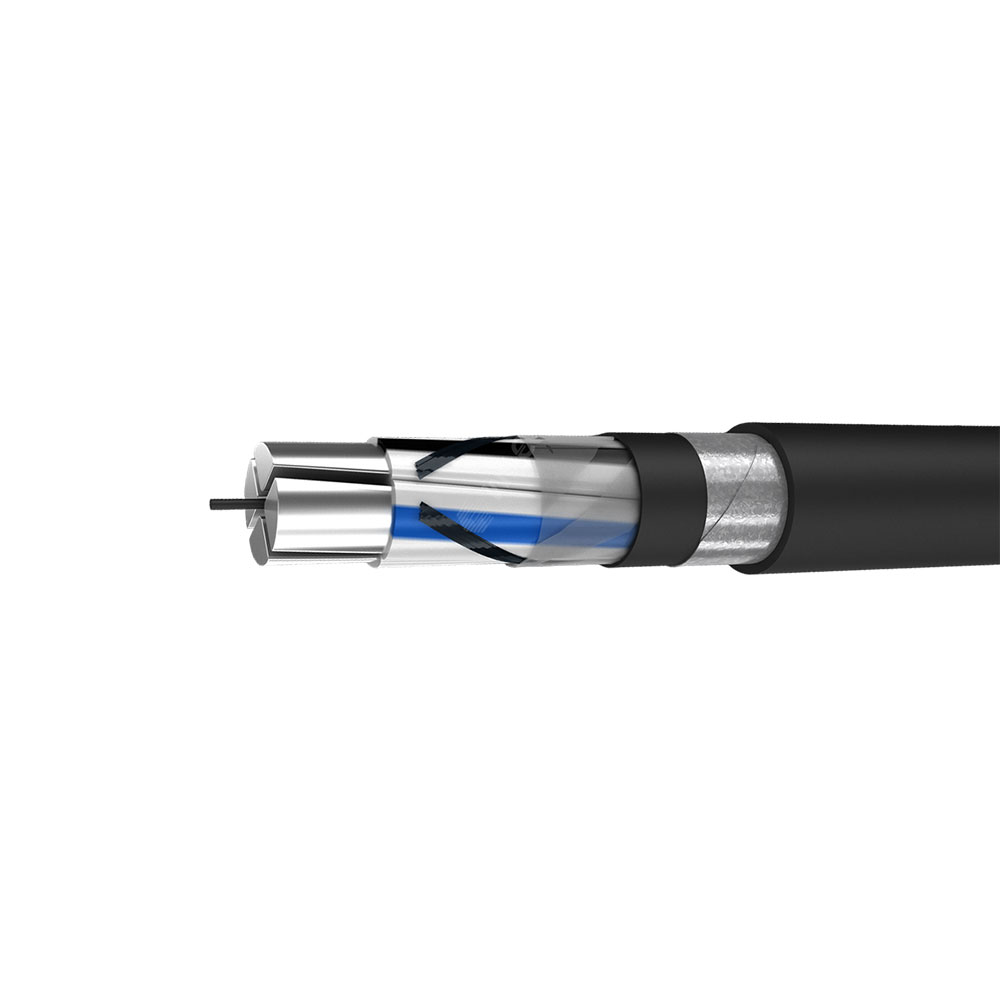

Конструкция
1. Четыре однопроволочные или многопроволочные секторные токопроводящие алюминиевые жилы номинальным сечением 240 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2021. 2. Изоляция жилы из ПВХ пластиката номинальной толщиной 2,2 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,6 мм. 5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 333 А на воздухе, 337 А в земле |
| Допустимый ток односекундного КЗ | 17,54 кА |
| Сопротивление изоляции при 20 °C | не менее 3,6 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50...+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 5 013,0 кг/км |
| Наружный диаметр | 57,6 мм |
| Минимальный барабан | — 100 м |
| Макс. длина в бухте | 9 м |
| Калькулятор массы |
