Характеристики траверсы ТМ-61 (27.0002.26)

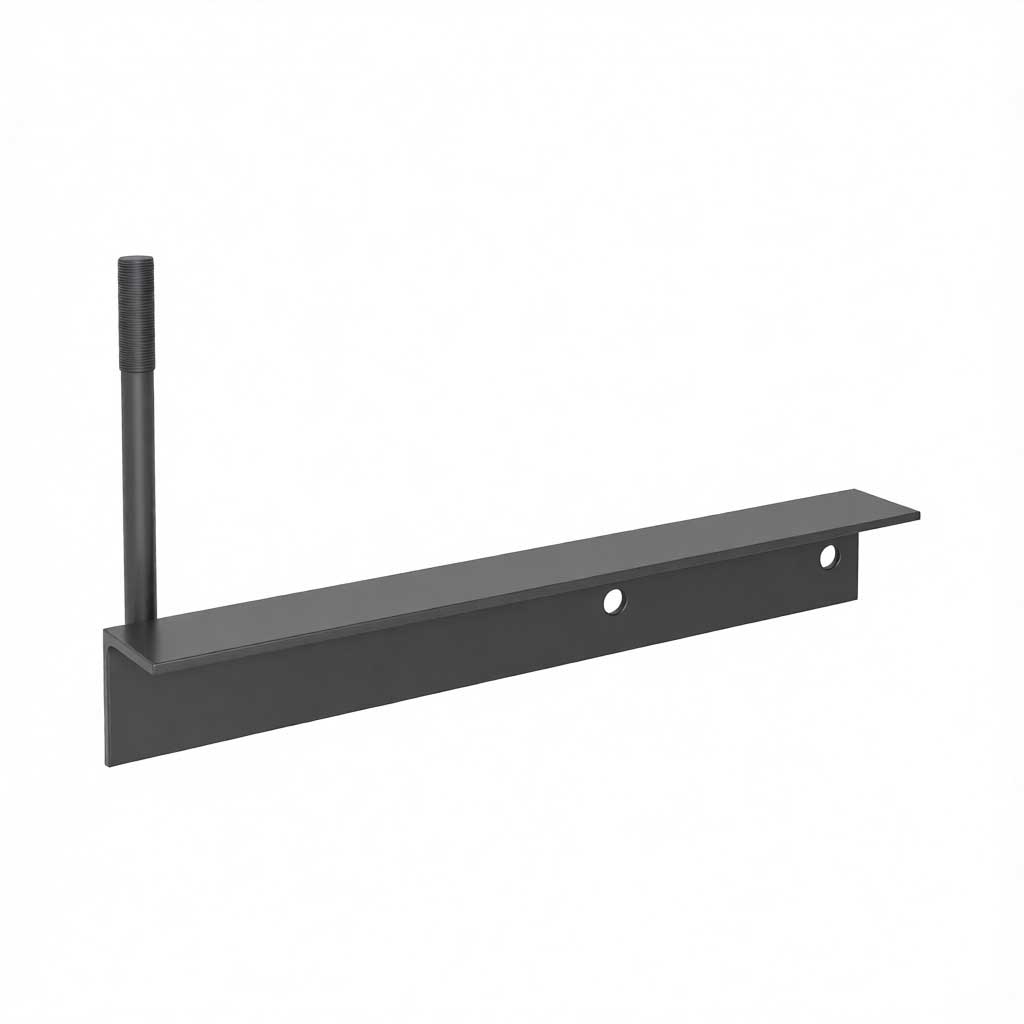

Траверса ТМ-61 (артикул 27.0002.26) — металлоконструкция для крепления одного штыревого изолятора на воздушных линиях электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002 и применяется в составе опор, где по проекту требуется одиночная точка установки штыревого изолятора.
Важно по применяемости: ТМ-61 не является траверсой под подвесные изоляторы и не рассчитана на установку нескольких штыревых изоляторов. Для корректного подбора необходимо сверять марку траверсы с проектной спецификацией опоры и номером чертежа 27.0002.26.
На траверсе предусматривается установка одного штыревого изолятора: ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20 или аналогичного изолятора, указанного в проектной документации.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-61 применяется при строительстве, реконструкции и ремонте:
- воздушных линий электропередачи 6–20 кВ;
- участков ВЛ, где по проекту предусмотрено крепление одного провода на одном штыревом изоляторе;
- распределительных сетей в городской и сельской местности;
- промышленных объектов и подстанций.
Применяемость траверсы ТМ-61 определяется проектом опоры и спецификацией к типовому проекту 27.0002. Если на опоре требуется установка подвесной гирлянды или нескольких штыревых изоляторов, необходимо выбирать другую марку траверсы из проекта.
Крепление траверсы к стойке выполняется при помощи хомута Х-1 (27.0002.42) или универсального хомута Х-51М, если это предусмотрено проектом. Хомут приобретается отдельно.
Часто задаваемые вопросы (FAQ)
Для каких изоляторов предназначена траверса ТМ-61?
Траверса ТМ-61 предназначена для установки одного штыревого изолятора. Возможные типы: ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20 или аналоги, указанные в проекте.
Можно ли использовать ТМ-61 под подвесные изоляторы?
Нет. ТМ-61 — траверса для одного штыревого изолятора. Для подвесных изоляторов применяются другие конструкции траверс, предусмотренные проектной документацией.
Как проверить применяемость ТМ-61?
Необходимо сверить марку траверсы ТМ-61, номер чертежа 27.0002.26, тип опоры и схему установки изоляторов в проекте. Если требуется одна штыревая точка крепления — ТМ-61 подходит.
Входит ли хомут в комплект поставки?
Нет, хомут приобретается отдельно. Для крепления может применяться хомут Х-1 (27.0002.42) или Х-51М — в зависимости от проектного решения.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе обеспечивает более долговечную защиту в сложных условиях эксплуатации.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-61 поставляется со склада или под заказ. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-1 или Х-51М приобретается отдельно.
Варианты антикоррозийного покрытия
- Лак битумный БТ-577
- ЦИНОЛ+двойной АЛПОЛ
- Горячее цинкование

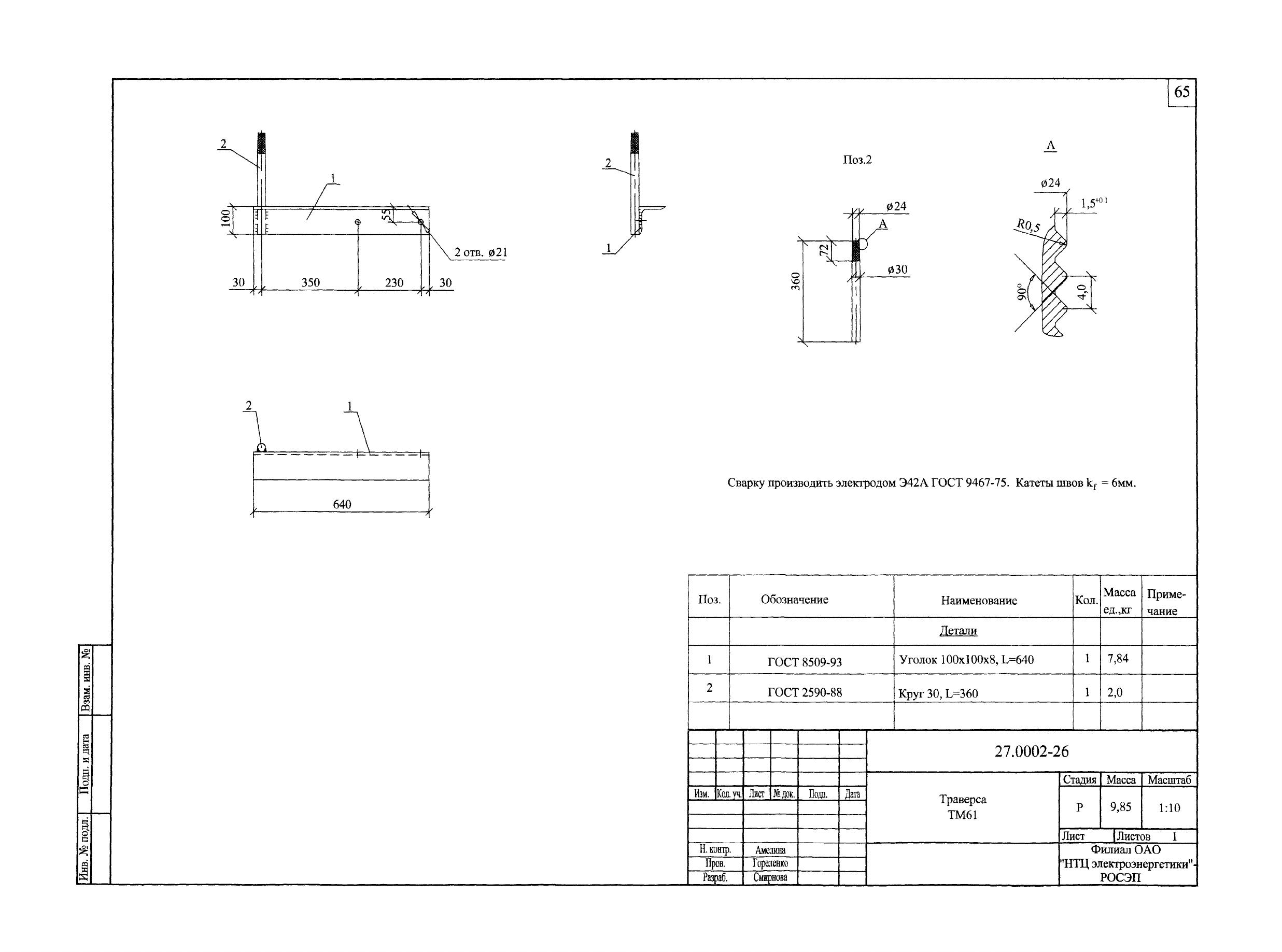

Чертёж траверсы ТМ-61 выполнен по типовому проекту 27.0002.26. Перед монтажом рекомендуем сверить комплектацию, тип изолятора и способ крепления с проектной документацией объекта.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-61 |
| Типовой альбом | 27.0002 |
| Номер чертежа | 27.0002.26 |
| Применяемость | по проектной спецификации опоры; одиночная точка крепления провода на штыревом изоляторе |
| Тип изоляторов | 1 штыревой изолятор: ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, ПШИ-20 или аналог по проекту |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
