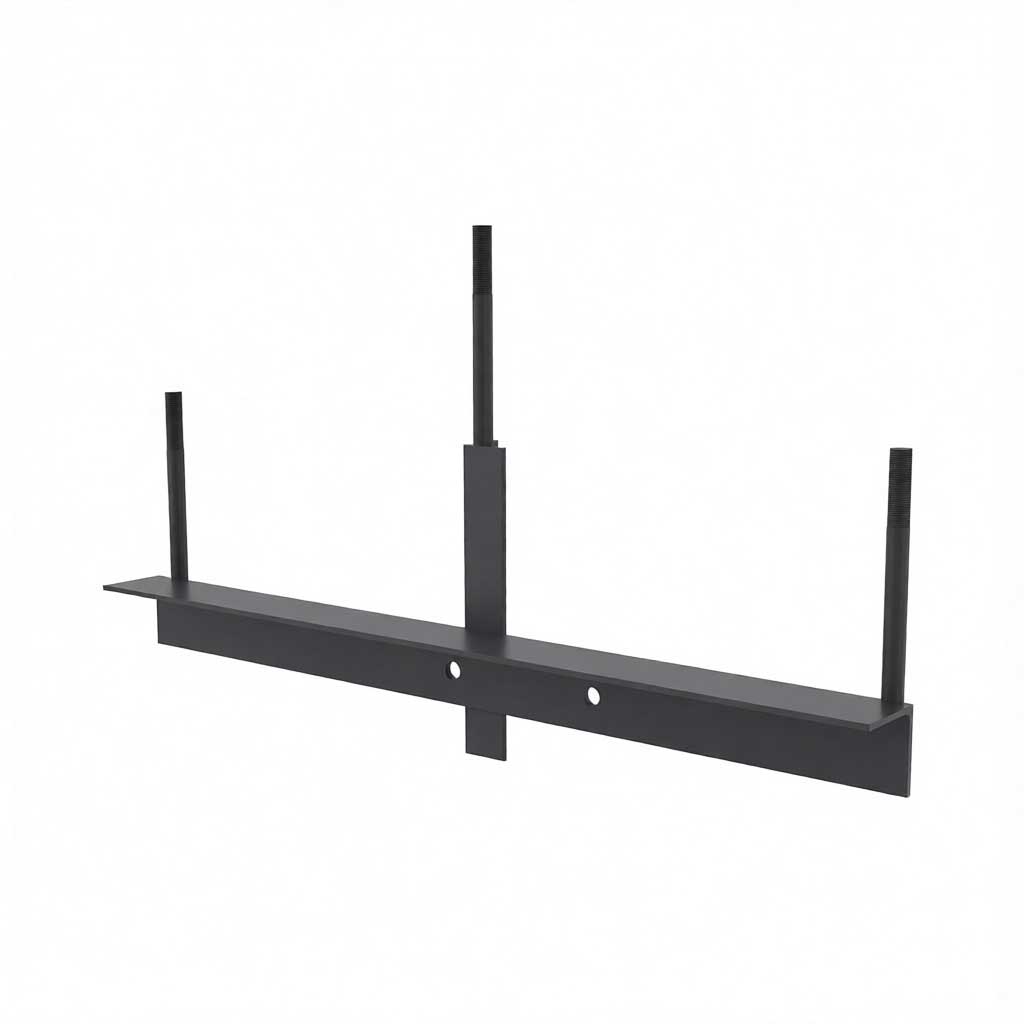

Характеристики траверсы ТМ-63 (27.0002.28)
Траверса ТМ-63 (артикул 27.0002.28) — металлоконструкция для крепления трёх штыревых изоляторов на воздушных линиях электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002. Входит в состав одноцепных промежуточных опор П20-3Н и ответвительных анкерных опор ОА20-3Н на усиленной стойке СВ110-5.
На траверсе предусмотрена установка трёх штыревых изоляторов (IF27, IF20, ШФ-10, ШС-10, ШФ-20, ПШИ-20) с колпачками К-9. Подвесные изоляторы на данной траверсе не устанавливаются.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-63 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ с защищёнными проводами (СИП-3)
- Прямых участков трассы (промежуточные опоры П20-3Н)
- Ответвлений от магистральной линии (ответвительные анкерные опоры ОА20-3Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-63 входит в типовой проект 27.0002 и применяется на опорах серии 3Н, монтируемых на усиленной железобетонной стойке СВ110-5. Подробнее о составе всех опор — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-51 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Состав опор с траверсой ТМ-63
Траверса ТМ-63 применяется в составе двух марок опор типового проекта 27.0002:
П20-3Н — промежуточная опора (27.0002-09)
Назначение: прямые участки ВЛ 6–20 кВ с увеличенными пролётами на усиленной стойке СВ110-5.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 1 |
| Траверса | ТМ-63 (27.0002.28) | 1 |
| Хомут крепления траверсы | Х-51 (27.0002.42) / Х-51М (универсальный) | 1 |
| Изолятор штыревой | IF27 / IF20 | 3 |
| Колпачок | К-9 | 3 |
| Вязка спиральная | СВ | 3 |
| Зажим плашечный | CD35 | 1 |
ОА20-3Н — ответвительная анкерная опора (27.0002-13)
Назначение: ответвления от магистральной линии на усиленной стойке СВ110-5. В составе опоры дополнительно применяются траверсы ТМ-65 и ТМ-67.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 2 |
| Траверса | ТМ-63 (27.0002.28) | 1 |
| Траверса | ТМ-65 (27.0002.30) | 1 |
| Траверса | ТМ-67 (27.0002.32) | 1 |
| Хомут | Х-51 (27.0002.42) / Х-51М (универсальный) | 1 |
| Стяжка | Г-1 (27.0002-44) | 1 |
| Заземляющий проводник | ЗП1 | 1 м |
| Изолятор штыревой | IF27 / IF20 | 3 |
| Колпачок | К-9 | 3 |
| Вязка спиральная | СВ | 6 |
| Подвесной изолятор | SML 70/20Г | 3 |
| Анкерный зажим | PAZ | 3 |
| Ответвительный зажим | RP-150 | 3 |
| Зажим плашечный | CD35 | 4 |
Часто задаваемые вопросы (FAQ)
В состав каких опор входит траверса ТМ-63?
Траверса ТМ-63 применяется в составе одноцепных промежуточных опор П20-3Н (27.0002-09) и ответвительных анкерных опор ОА20-3Н (27.0002-13) по типовому проекту 27.0002. Обе опоры серии 3Н монтируются на усиленной стойке СВ110-5. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».
Для каких изоляторов предназначена траверса ТМ-63?
Траверса ТМ-63 предназначена для установки трёх штыревых изоляторов (IF27, IF20, ШФ-10, ШС-10, ШФ-20, ПШИ-20) с колпачками К-9. Подвесные изоляторы на данной траверсе не устанавливаются.
Можно ли использовать ТМ-63 под подвесные изоляторы?
Нет. ТМ-63 — траверса для трёх штыревых изоляторов. Для подвесных изоляторов применяются другие марки траверс (ТМ-65, ТМ-66, ТМ-67, ТМ-68), предусмотренные проектной документацией опоры.
Чем ТМ-63 отличается от ТМ-51?
ТМ-51 (27.0002.16) применяется на опорах серии 1Н (стойка СВ105-5), а ТМ-63 (27.0002.28) — на опорах серии 3Н (усиленная стойка СВ110-5). Обе траверсы рассчитаны на три штыревых изолятора, но ТМ-63 имеет большую несущую способность для увеличенных пролётов и нагрузок. Вес ТМ-63 — 22,4 кг.
Какой хомут нужен для крепления ТМ-63?
Для крепления траверсы применяется хомут Х-51 (27.0002.42) или универсальный хомут Х-51М. Хомут приобретается отдельно.
Входит ли хомут в комплект поставки?
Нет, хомут Х-51 или Х-51М приобретается отдельно.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-63 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-51 или Х-51М приобретается отдельно.

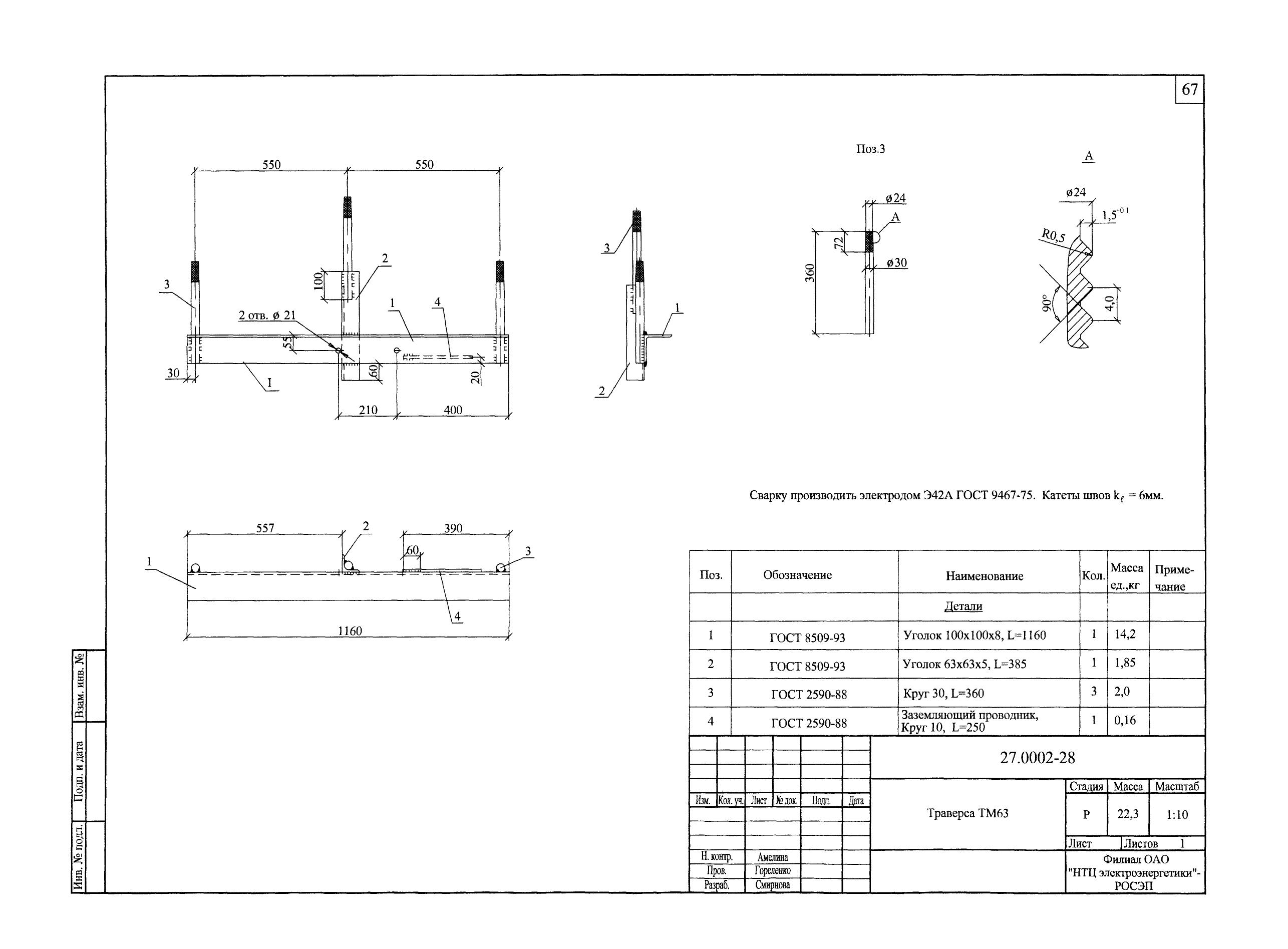

Чертёж траверсы ТМ-63 выполнен по типовому проекту 27.0002-28. Перед монтажом рекомендуем сверить комплектацию, тип изоляторов и способ крепления с проектной документацией объекта.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-63 |
| Типовой альбом | 27.0002 |
| Номер чертежа | 27.0002-28 |
| Вес, кг | 22,4 |
| Применяемость | П20-3Н (27.0002-09), ОА20-3Н (27.0002-13) |
| Тип изоляторов | 3 штыревых: IF27, IF20, ШФ-10, ШС-10, ШФ-20, ПШИ-20 + колпачок К-9 |
| Хомут крепления | Х-51 (27.0002.42) / Х-51М (универсальный) |
| Стойка | СВ110-5 |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
