Характеристики траверсы ТМ-65 (27.0002.30)

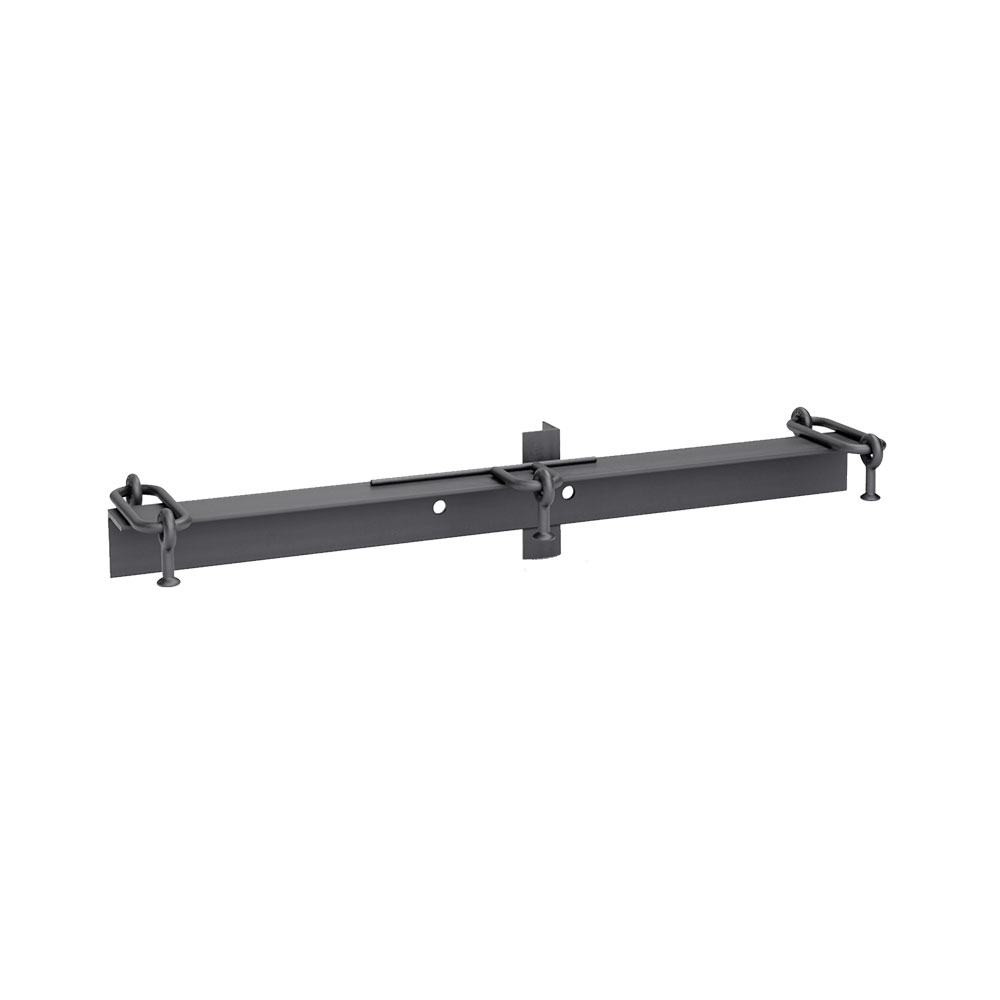

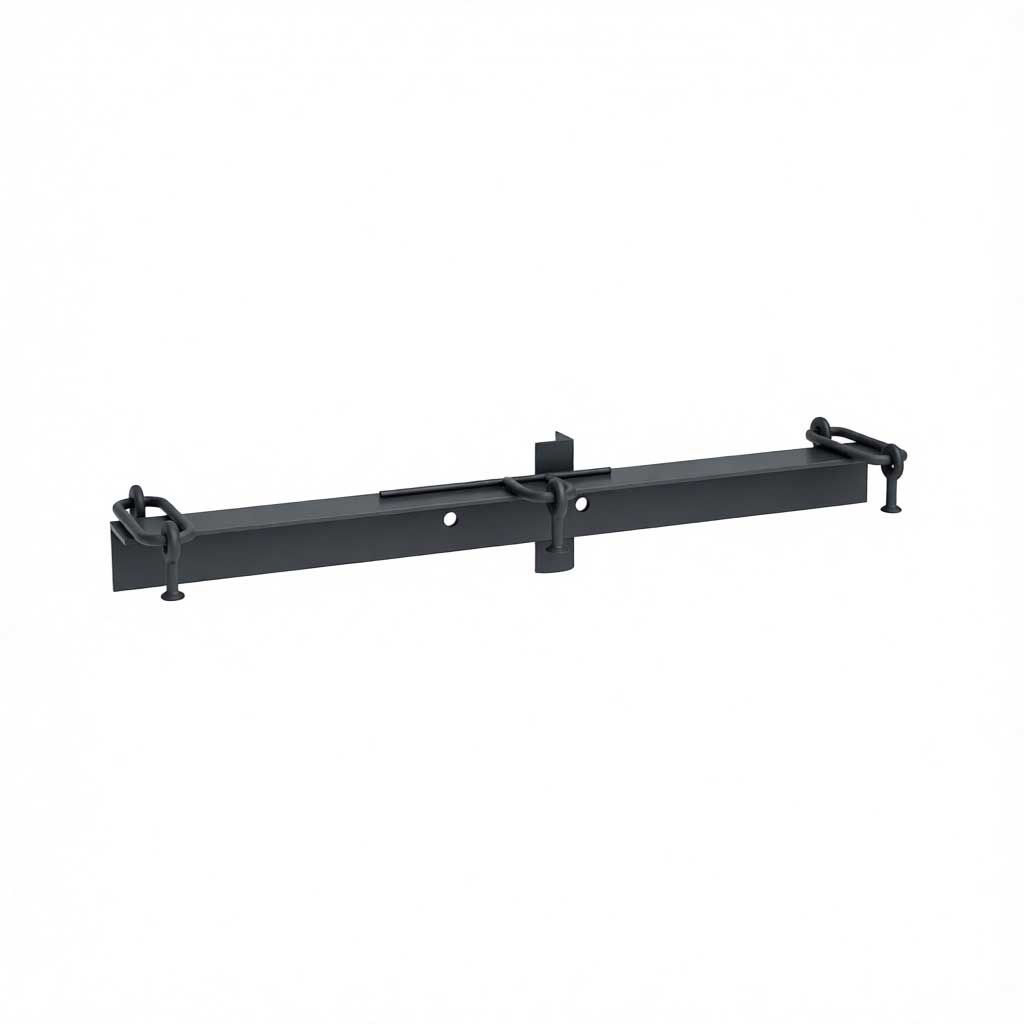

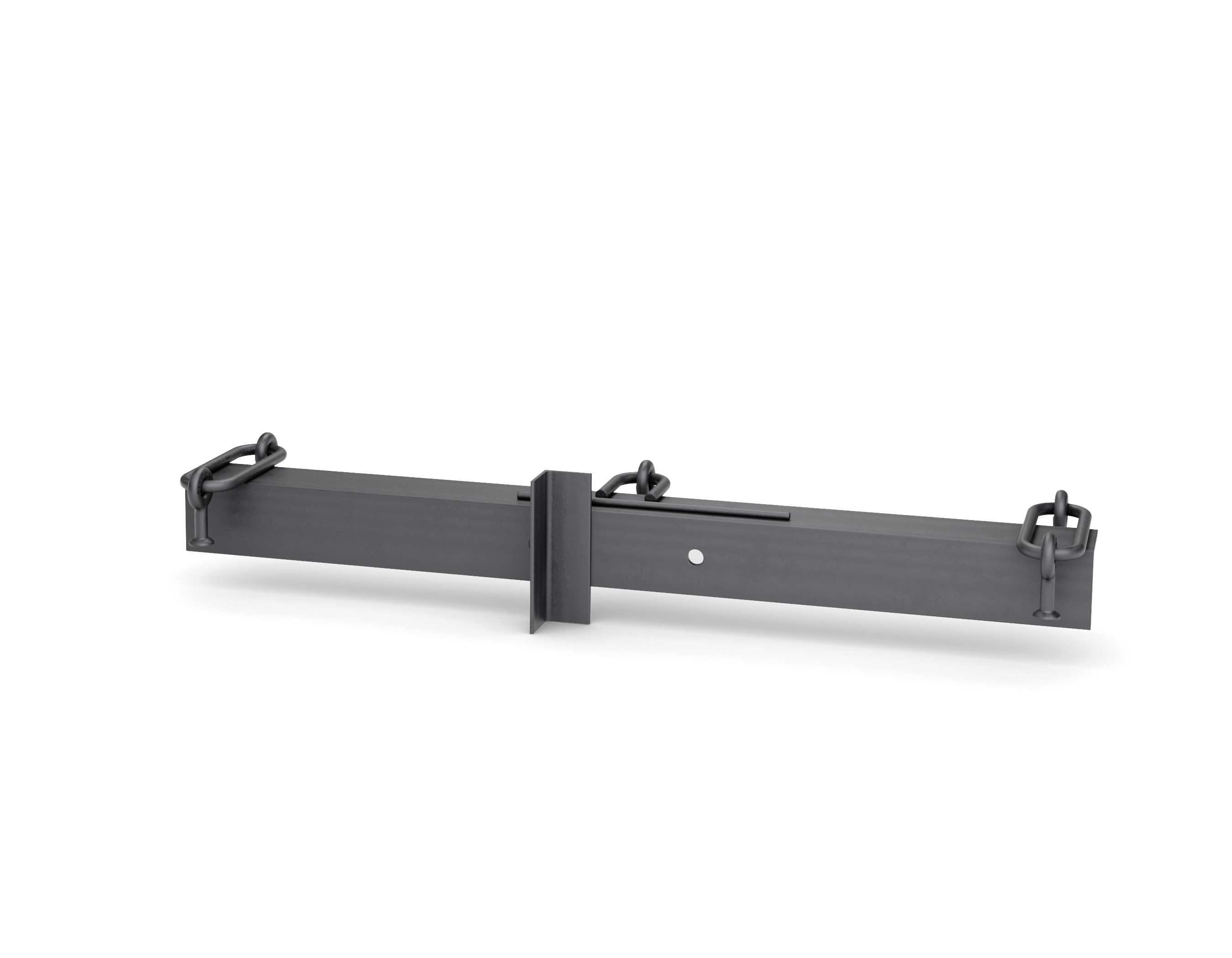

Траверса ТМ-65 (артикул 27.0002.30) — металлоконструкция для крепления подвесных изоляторов на анкерных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002. Оснащена серьгами С 7-16 (чертёж 27.0002-30) для подвеса тарельчатых или полимерных изоляторов. Входит в состав анкерной (концевой) опоры А20-3Н (27.0002-11) и ответвительной анкерной опоры ОА20-3Н (27.0002-13) на усиленной стойке СВ110-5.
На траверсе предусмотрена установка подвесных изоляторов SML 70/20Г, ПС 70Е, ЛК 70. Штыревые изоляторы на данной траверсе не устанавливаются.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-65 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ с защищёнными проводами (СИП-3)
- Концевых и анкерных пролётов (анкерная опора А20-3Н)
- Ответвлений от магистральной линии (ответвительная анкерная опора ОА20-3Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-65 входит в типовой проект 27.0002 и применяется на опорах серии 3Н, монтируемых на усиленной железобетонной стойке СВ110-5. На опорах предусматривается возможность подвески трёх защищённых проводов СИП-3 сечением 50, 70, 95 и 120 мм². Подробнее о составе всех опор — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-51 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Состав опор с траверсой ТМ-65
Траверса ТМ-65 применяется в составе двух марок опор типового проекта 27.0002:
А20-3Н — анкерная (концевая) опора (27.0002-11)
Назначение: концевые и анкерные пролёты на усиленной стойке СВ110-5. Воспринимает одностороннее тяжение проводов. В составе опоры также применяется траверса ТМ-66 (27.0002.31).
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 2 |
| Плита | П-3и | 2 |
| Крепление подкоса | У-1 | 1 |
| Траверса | ТМ-65 (27.0002.30) | 1 |
| Траверса | ТМ-66 (27.0002.31) | 1 |
| Стяжка | Г-1 (27.0002-44) | 2 |
| Заземляющий проводник | ЗП1 | 1 м |
| Изолятор штыревой | IF27 / IF20 | 1 |
| Колпачок | К-9 | 1 |
| Вязка спиральная | СВ | 2 |
| Подвесной изолятор | SML 70/20Г | 6 |
| Анкерный зажим | PAZ | 6 |
| Зажим плашечный | CD35 | 3 |
ОА20-3Н — ответвительная анкерная опора (27.0002-13)
Назначение: ответвления от магистральной линии на усиленной стойке СВ110-5. В составе опоры также применяются траверсы ТМ-63 и ТМ-67.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 2 |
| Плита | П-3и | 2 |
| Крепление подкоса | У-1 | 1 |
| Траверса | ТМ-63 (27.0002.28) | 1 |
| Траверса | ТМ-65 (27.0002.30) | 1 |
| Траверса | ТМ-67 (27.0002.32) | 1 |
| Хомут | Х-51 (27.0002.42) / Х-51М (универсальный) | 1 |
| Стяжка | Г-1 (27.0002-44) | 1 |
| Заземляющий проводник | ЗП1 | 1 м |
| Изолятор штыревой | IF27 / IF20 | 3 |
| Колпачок | К-9 | 3 |
| Вязка спиральная | СВ | 6 |
| Подвесной изолятор | SML 70/20Г | 3 |
| Анкерный зажим | PAZ | 3 |
| Ответвительный зажим | RP-150 | 3 |
| Зажим плашечный | CD35 | 4 |
Часто задаваемые вопросы (FAQ)
В состав каких опор входит траверса ТМ-65?
Траверса ТМ-65 применяется в составе анкерной (концевой) опоры А20-3Н (27.0002-11) и ответвительной анкерной опоры ОА20-3Н (27.0002-13) по типовому проекту 27.0002. Обе опоры серии 3Н монтируются на усиленной стойке СВ110-5. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».
Для каких изоляторов предназначена траверса ТМ-65?
Траверса ТМ-65 предназначена для установки подвесных изоляторов SML 70/20Г, ПС 70Е, ЛК 70. Траверса оснащена серьгами С 7-16 для подвеса тарельчатых или полимерных изоляторов. Штыревые изоляторы на данной траверсе не устанавливаются.
Подходит ли ТМ-65 для изоляторов ШФ-20?
Нет, траверса предназначена для подвесных изоляторов ПС 70Е и ЛК 70. Для штыревых изоляторов применяются другие марки траверс (ТМ-63, ТМ-64).
Можно ли использовать ТМ-65 под штыревые изоляторы?
Нет. ТМ-65 — траверса для подвесных изоляторов. Для штыревых изоляторов применяются траверсы ТМ-63 (27.0002.28) и ТМ-64 (27.0002.29), предусмотренные проектной документацией опоры.
Чем ТМ-65 отличается от ТМ-53?
ТМ-53 (27.0002.18) применяется на анкерной опоре серии 1Н (А20-1Н, стойка СВ105-5), а ТМ-65 (27.0002.30) — на серии 3Н (А20-3Н, усиленная стойка СВ110-5). Обе траверсы рассчитаны на подвесные изоляторы, но ТМ-65 имеет большую несущую способность для увеличенных пролётов и нагрузок. Вес ТМ-65 — 18,8 кг.
Какой хомут нужен для крепления ТМ-65?
Для крепления траверсы применяется хомут Х-51 (27.0002.42) или универсальный хомут Х-51М. Хомут приобретается отдельно.
Входит ли хомут в комплект поставки?
Нет, хомут Х-51 или Х-51М приобретается отдельно.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-65 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-51 или Х-51М приобретается отдельно.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-65 |
| Типовой альбом | 27.0002 |

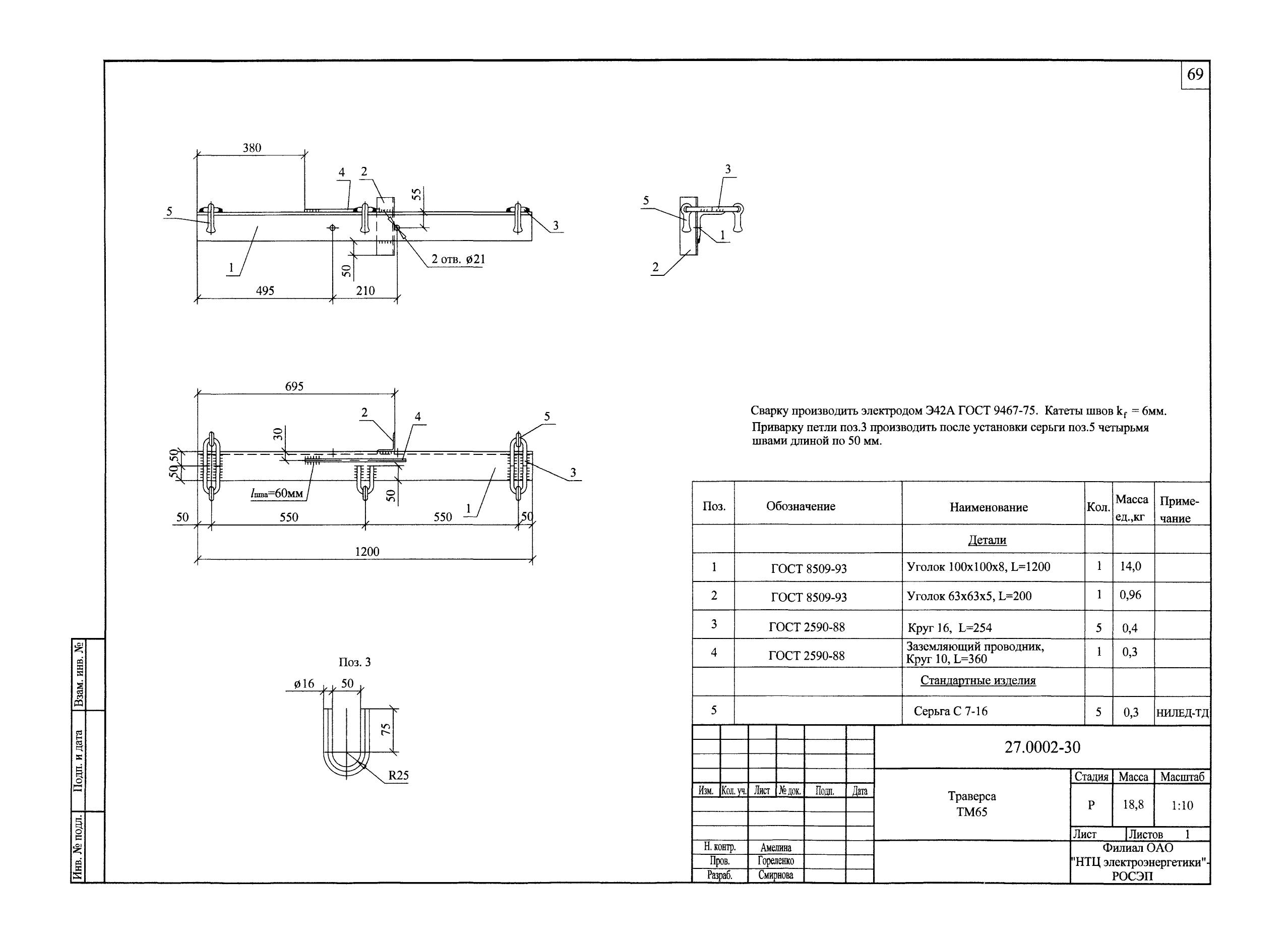

| Номер чертежа | 27.0002-30 |
| Вес, кг | 18,8 |
| Применяемость | А20-3Н (27.0002-11), ОА20-3Н (27.0002-13) |
| Тип изоляторов | Подвесные: SML 70/20Г, ПС 70Е, ЛК 70 (серьги С 7-16) |
| Хомут крепления | Х-51 (27.0002.42) / Х-51М (универсальный) |
| Стойка | СВ110-5 |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
