Характеристики траверсы ТМ-66 (27.0002.31)

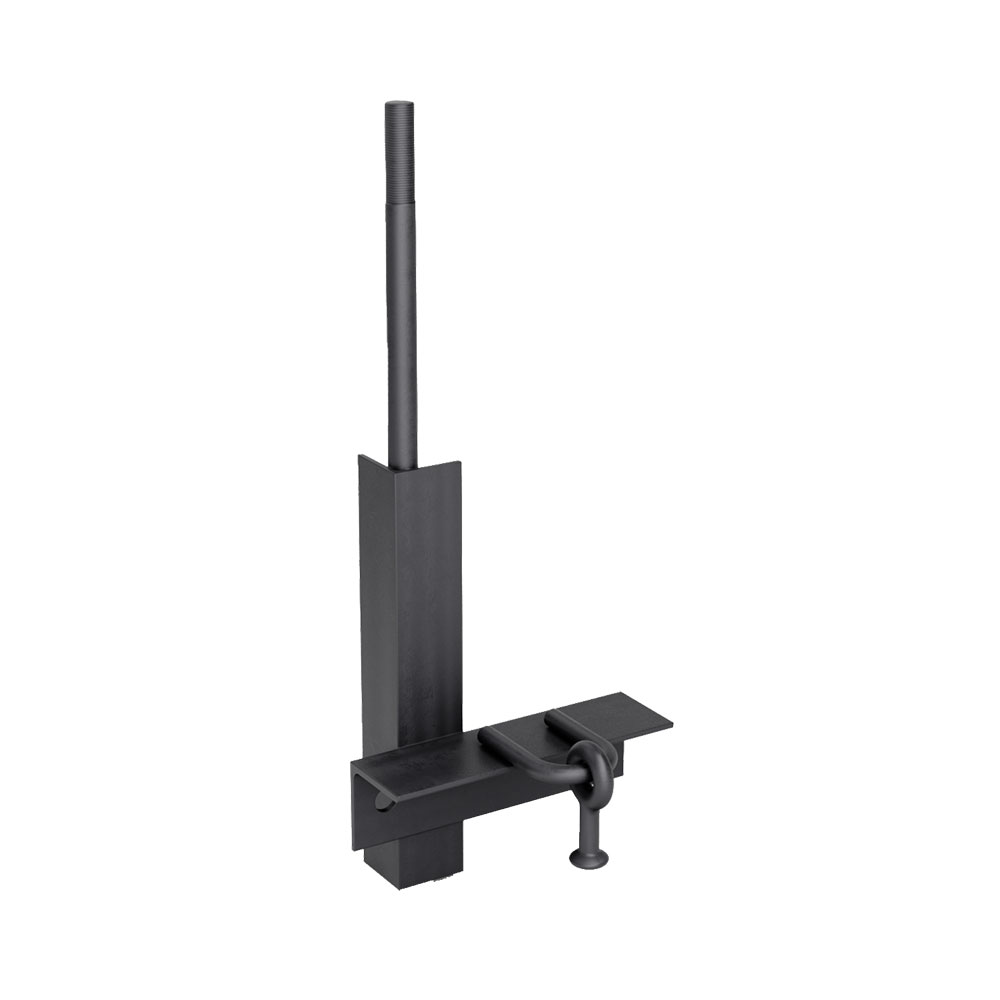

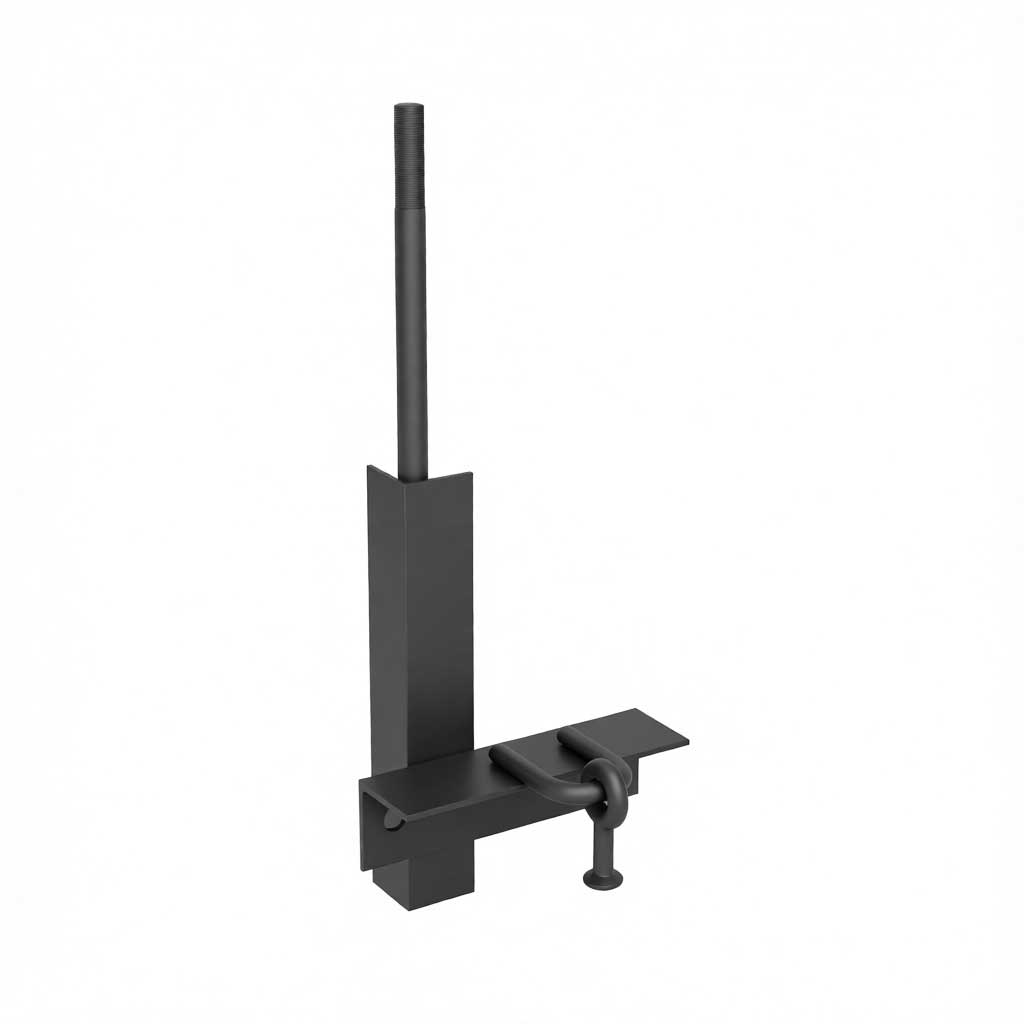

Траверса ТМ-66 (артикул 27.0002.31) — комбинированная металлоконструкция для крепления одного штыревого и одного подвесного изолятора на анкерных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002. Входит в состав анкерной (концевой) опоры А20-3Н (чертёж 27.0002-11) на усиленной стойке СВ110-5.
Траверса уникальна тем, что сочетает на одной конструкции два типа изоляторов: один штыревой изолятор (IF27, IF20, ШФ-10, ШС-10, ШФ-20, ПШИ-20) с колпачком К-9 и один подвесной изолятор (SML 70/20Г, ПС 70Е, ЛК 70) на серьге С 7-16. Применяется на анкерных опорах для крепления верхнего провода на штыревом изоляторе, а нижних проводов — на подвесных.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-66 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ с защищёнными проводами (СИП-3)
- Концевых и анкерных пролётов (анкерная опора А20-3Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-66 входит в типовой проект 27.0002 и применяется на анкерной опоре серии 3Н, монтируемой на усиленной железобетонной стойке СВ110-5. Подробнее о составе всех опор — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-51 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Состав опоры с траверсой ТМ-66
Траверса ТМ-66 применяется в составе одной марки опоры типового проекта 27.0002:
А20-3Н — анкерная (концевая) опора (27.0002-11)
Назначение: концевые и анкерные пролёты на усиленной стойке СВ110-5. Воспринимает одностороннее тяжение проводов. В составе опоры также применяется траверса ТМ-65 (27.0002.30) для подвесных изоляторов.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 2 |
| Плита | П-3и | 2 |
| Крепление подкоса | У-1 | 1 |
| Траверса | ТМ-65 (27.0002.30) — для подвесных изоляторов | 1 |
| Траверса | ТМ-66 (27.0002.31) — комбинированная (1 штыревой + 1 подвесной) | 1 |
| Стяжка | Г-1 (27.0002-44) | 2 |
| Заземляющий проводник | ЗП1 | 1 м |
| Изолятор штыревой | IF27 / IF20 | 1 |
| Колпачок | К-9 | 1 |
| Вязка спиральная | СВ | 2 |
| Подвесной изолятор | SML 70/20Г | 6 |
| Анкерный зажим | PAZ | 6 |
| Зажим плашечный | CD35 | 3 |
Часто задаваемые вопросы (FAQ)
В состав какой опоры входит траверса ТМ-66?
Траверса ТМ-66 применяется в составе анкерной (концевой) опоры А20-3Н (27.0002-11) по типовому проекту 27.0002. Опора монтируется на усиленной стойке СВ110-5 и используется на концевых и анкерных пролётах. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».
Для каких изоляторов предназначена траверса ТМ-66?
Траверса ТМ-66 — комбинированная: на ней устанавливается один штыревой изолятор (IF27, IF20, ШФ-10, ШС-10, ШФ-20, ПШИ-20) с колпачком К-9 и один подвесной изолятор (SML 70/20Г, ПС 70Е, ЛК 70) на серьге С 7-16.
Чем ТМ-66 отличается от ТМ-65?
ТМ-65 (27.0002.30) — траверса только для подвесных изоляторов (серьги С 7-16, вес 18,8 кг). ТМ-66 (27.0002.31) — комбинированная траверса для одного штыревого и одного подвесного изолятора (вес 6,7 кг). Обе траверсы применяются в составе анкерной опоры А20-3Н: ТМ-65 — для основных проводов, ТМ-66 — для верхнего провода.
Чем ТМ-66 отличается от ТМ-54?
ТМ-54 (27.0002.19) — комбинированная траверса для анкерной опоры серии 1Н (А20-1Н, стойка СВ105-5), а ТМ-66 (27.0002.31) — для серии 3Н (А20-3Н, усиленная стойка СВ110-5). Обе траверсы имеют по одному штыревому и одному подвесному изолятору, но ТМ-66 рассчитана на большие нагрузки.
Какой хомут нужен для крепления ТМ-66?
Для крепления траверсы применяется хомут Х-51 (27.0002.42) или универсальный хомут Х-51М. Хомут приобретается отдельно.
Входит ли хомут в комплект поставки?
Нет, хомут Х-51 или Х-51М приобретается отдельно.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-66 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-51 или Х-51М приобретается отдельно.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-66 |
| Типовой альбом | 27.0002 |

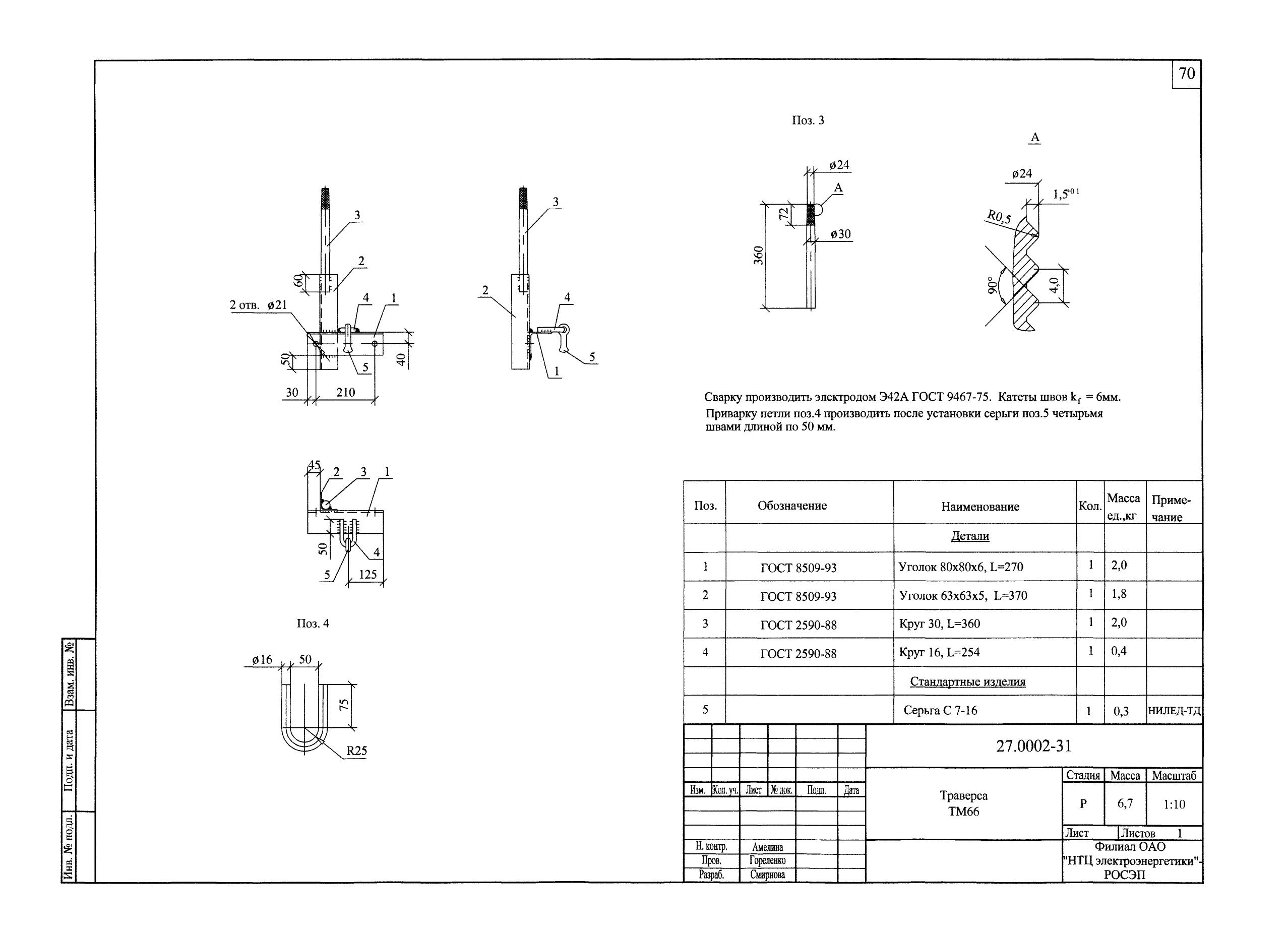

| Номер чертежа | 27.0002-31 |
| Вес, кг | 6,7 |
| Применяемость | А20-3Н (27.0002-11) — анкерная (концевая) опора |
| Тип изоляторов | Комбинированная: 1 штыревой (IF27, IF20 + К-9) + 1 подвесной (SML 70/20Г, ПС 70Е, ЛК 70, серьга С 7-16) |
| Хомут крепления | Х-51 (27.0002.42) / Х-51М (универсальный) |
| Стойка | СВ110-5 |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
