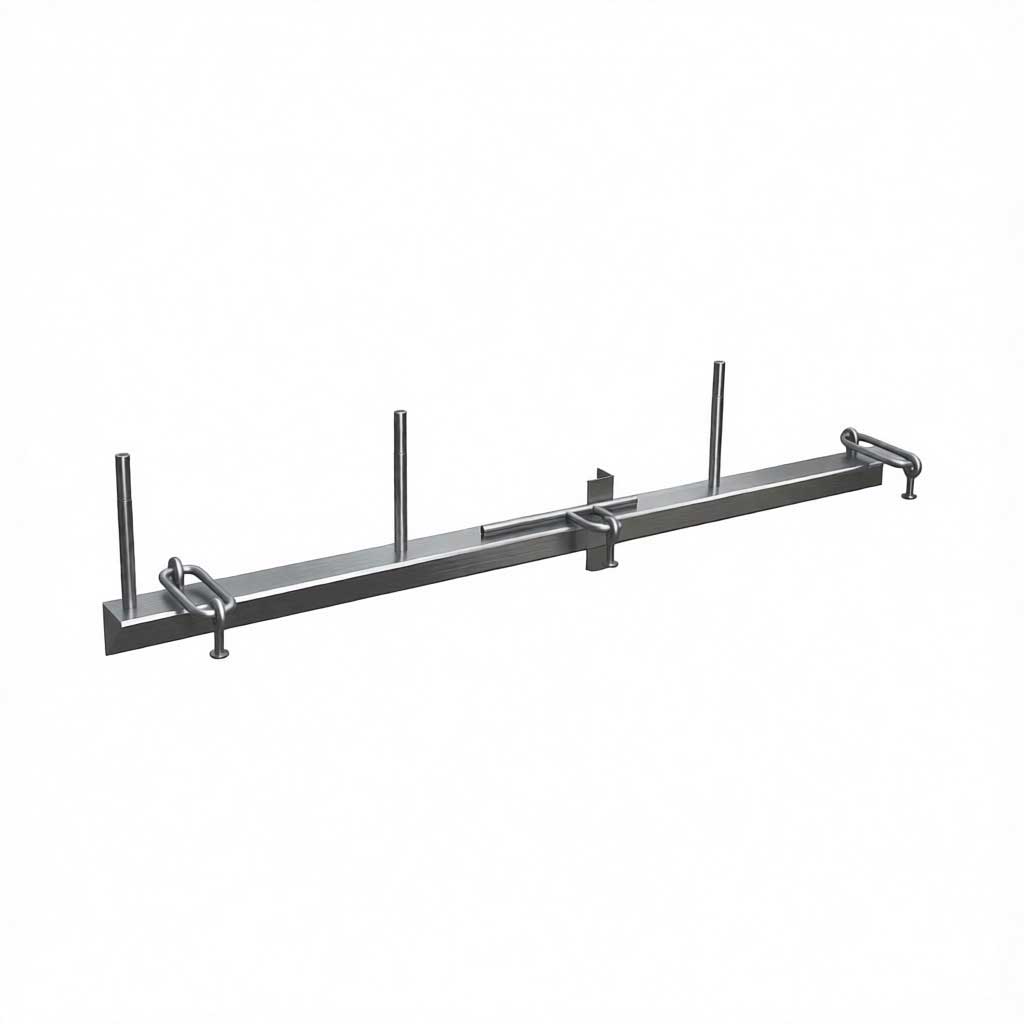

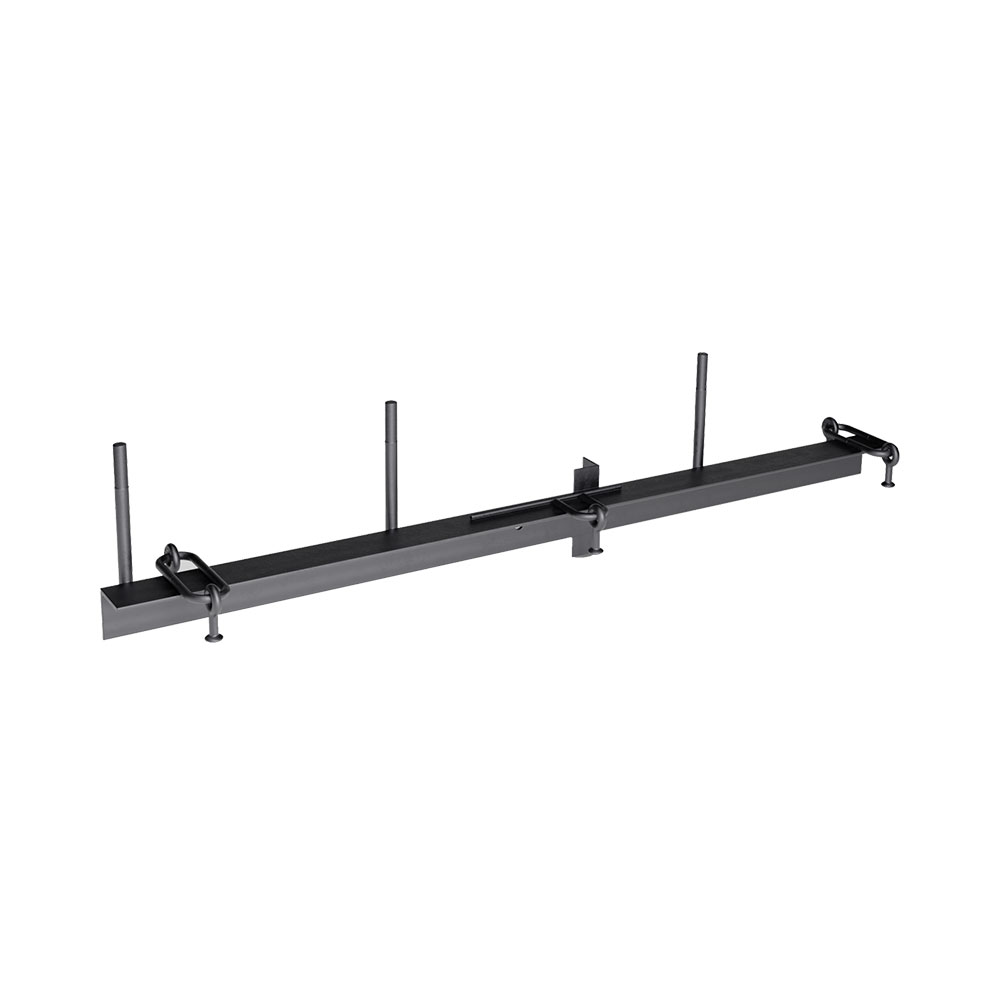

Характеристики траверсы ТМ-68 (27.0002.33)
Траверса ТМ-68 (артикул 27.0002.33) — комбинированная металлоконструкция для крепления штыревых и подвесных изоляторов на угловых анкерных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002. Входит в состав угловой анкерной опоры УА20-3Н (чертёж 27.0002-12) на усиленной стойке СВ110-5.
Траверса уникальна тем, что сочетает на одной конструкции два типа изоляторов: штыревые изоляторы (IF27, IF20, ШФ-10, ШС-10, ШФ-20, ПШИ-20) с колпачками К-9 и подвесные изоляторы (SML 70/20Г, ПС 70Е, ЛК 70) на серьгах С 7-16. Применяется на угловых анкерных опорах для восприятия значительных нагрузок от тяжения проводов на углах поворота трассы. Самая массивная траверса серии 3Н — вес 33 кг.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-68 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ с защищёнными проводами (СИП-3)
- Углов поворота трассы с анкерным креплением проводов (угловая анкерная опора УА20-3Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-68 входит в типовой проект 27.0002 и применяется на угловой анкерной опоре серии 3Н, монтируемой на усиленной железобетонной стойке СВ110-5. Опора устанавливается на углах поворота трассы и воспринимает значительные горизонтальные нагрузки от тяжения проводов. Подробнее о составе всех опор — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-51 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Состав опоры с траверсой ТМ-68
Траверса ТМ-68 применяется в составе одной марки опоры типового проекта 27.0002:
УА20-3Н — угловая анкерная опора (27.0002-12)
Назначение: углы поворота трассы с анкерным креплением проводов на усиленной стойке СВ110-5. Воспринимает значительные горизонтальные нагрузки от тяжения проводов. В составе опоры также применяется траверса ТМ-65 (27.0002.30) для подвесных изоляторов.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 2 |
| Плита | П-3и | 2 |
| Крепление подкоса | У-1 | 1 |
| Траверса | ТМ-65 (27.0002.30) — для подвесных изоляторов | 1 |
| Траверса | ТМ-68 (27.0002.33) — комбинированная (штыревые + подвесные) | 1 |
| Хомут | Х-51 (27.0002.42) / Х-51М (универсальный) | 1 |
| Стяжка | Г-1 (27.0002-44) | 2 |
| Заземляющий проводник | ЗП1 | 1 м |
| Изолятор штыревой | IF27 / IF20 | 1 |
| Колпачок | К-9 | 1 |
| Вязка спиральная | СВ | 2 |
| Подвесной изолятор | SML 70/20Г | 6 |
| Анкерный зажим | PAZ | 6 |
| Зажим плашечный | CD35 | 3 |
Часто задаваемые вопросы (FAQ)
В состав какой опоры входит траверса ТМ-68?
Траверса ТМ-68 применяется в составе угловой анкерной опоры УА20-3Н (27.0002-12) по типовому проекту 27.0002. Опора монтируется на усиленной стойке СВ110-5 и устанавливается на углах поворота трассы с анкерным креплением проводов. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».
Для каких изоляторов предназначена траверса ТМ-68?
Траверса ТМ-68 — комбинированная: на ней устанавливаются штыревые изоляторы (IF27, IF20, ШФ-10, ШС-10, ШФ-20, ПШИ-20) с колпачками К-9 и подвесные изоляторы (SML 70/20Г, ПС 70Е, ЛК 70) на серьгах С 7-16.
Чем ТМ-68 отличается от ТМ-65?
ТМ-65 (27.0002.30) — траверса только для подвесных изоляторов (вес 18,8 кг). ТМ-68 (27.0002.33) — комбинированная траверса для штыревых и подвесных изоляторов (вес 33 кг). Обе траверсы применяются в составе угловой анкерной опоры УА20-3Н: ТМ-65 — для основных проводов, ТМ-68 — для верхнего провода с комбинированным креплением.
Чем ТМ-68 отличается от ТМ-56?
ТМ-56 (27.0002.21) — комбинированная траверса для угловой анкерной опоры серии 1Н (УА20-1Н, стойка СВ105-5, вес 22,4 кг), а ТМ-68 (27.0002.33) — для серии 3Н (УА20-3Н, усиленная стойка СВ110-5, вес 33 кг). Обе траверсы комбинированные, но ТМ-68 имеет значительно большую несущую способность для увеличенных пролётов и нагрузок.
Чем ТМ-68 отличается от ТМ-66?
ТМ-66 (27.0002.31) — компактная комбинированная траверса для одного штыревого и одного подвесного изолятора (вес 6,7 кг), применяется в составе анкерной опоры А20-3Н. ТМ-68 (27.0002.33) — массивная комбинированная траверса для нескольких штыревых и подвесных изоляторов (вес 33 кг), применяется в составе угловой анкерной опоры УА20-3Н.
Какой хомут нужен для крепления ТМ-68?
Для крепления траверсы применяется хомут Х-51 (27.0002.42) или универсальный хомут Х-51М. Хомут приобретается отдельно.
Входит ли хомут в комплект поставки?
Нет, хомут Х-51 или Х-51М приобретается отдельно.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-68 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-51 или Х-51М приобретается отдельно.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
Таблица характеристик
| Параметр | Значение |
|---|---|
| Артикул | ТМ-68 |
| Типовой альбом | 27.0002 |

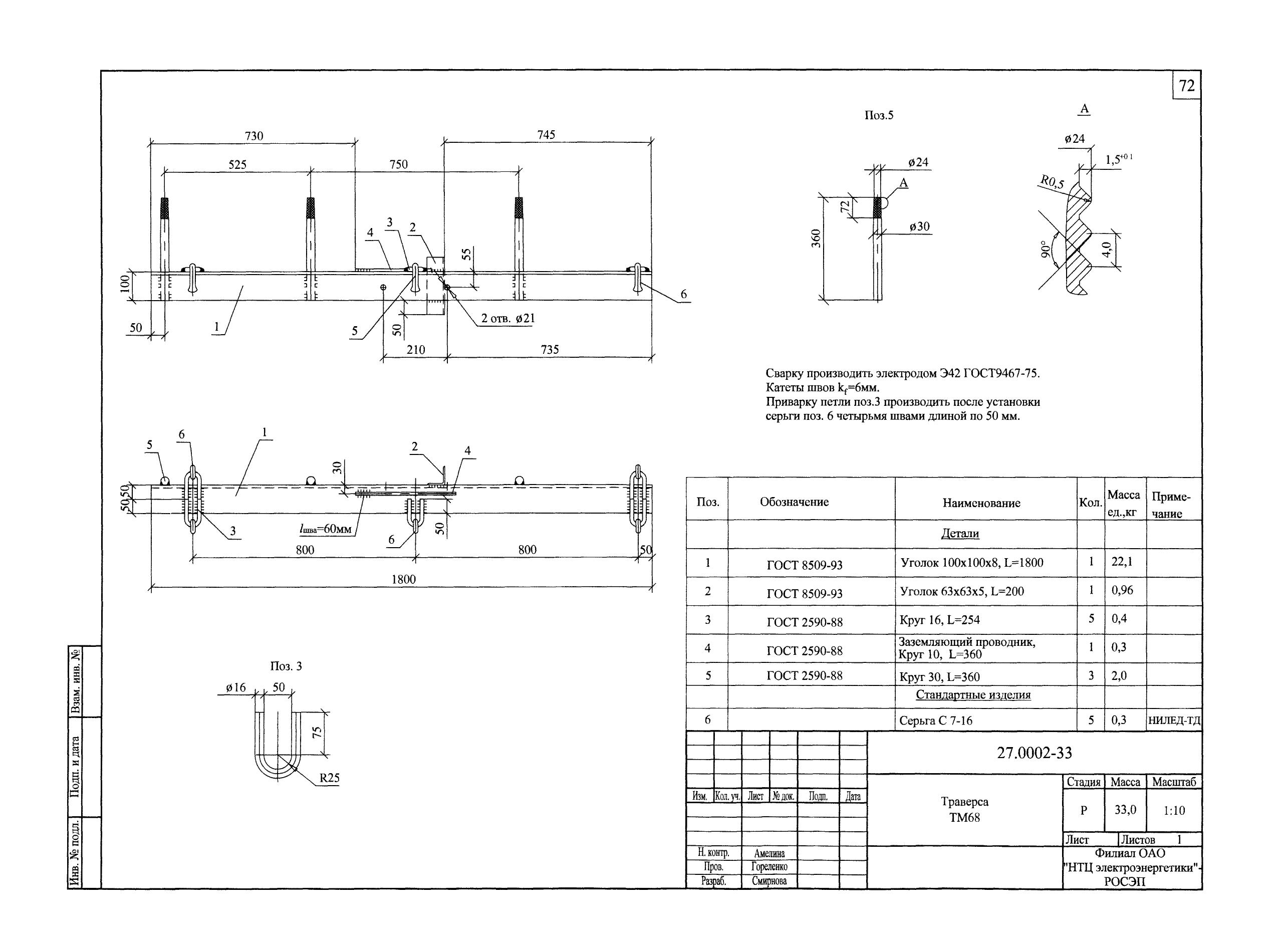

| Номер чертежа | 27.0002-33 |
| Вес, кг | 33 |
| Применяемость | УА20-3Н (27.0002-12) — угловая анкерная опора |
| Тип изоляторов | Комбинированная: штыревые (IF27, IF20 + К-9) + подвесные (SML 70/20Г, ПС 70Е, ЛК 70, серьги С 7-16) |
| Хомут крепления | Х-51 (27.0002.42) / Х-51М (универсальный) |
| Стойка | СВ110-5 |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
