Характеристики траверсы ТМ-74 (27.0002.39)

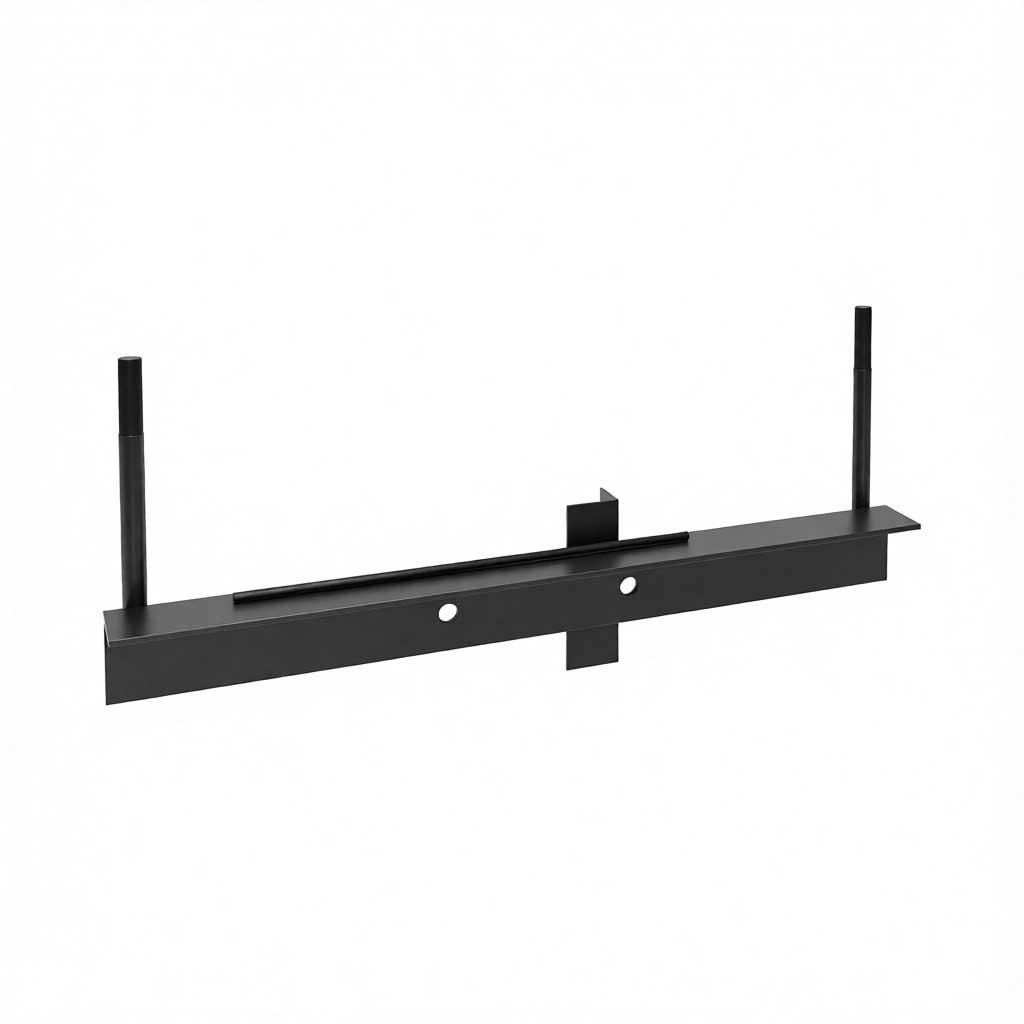

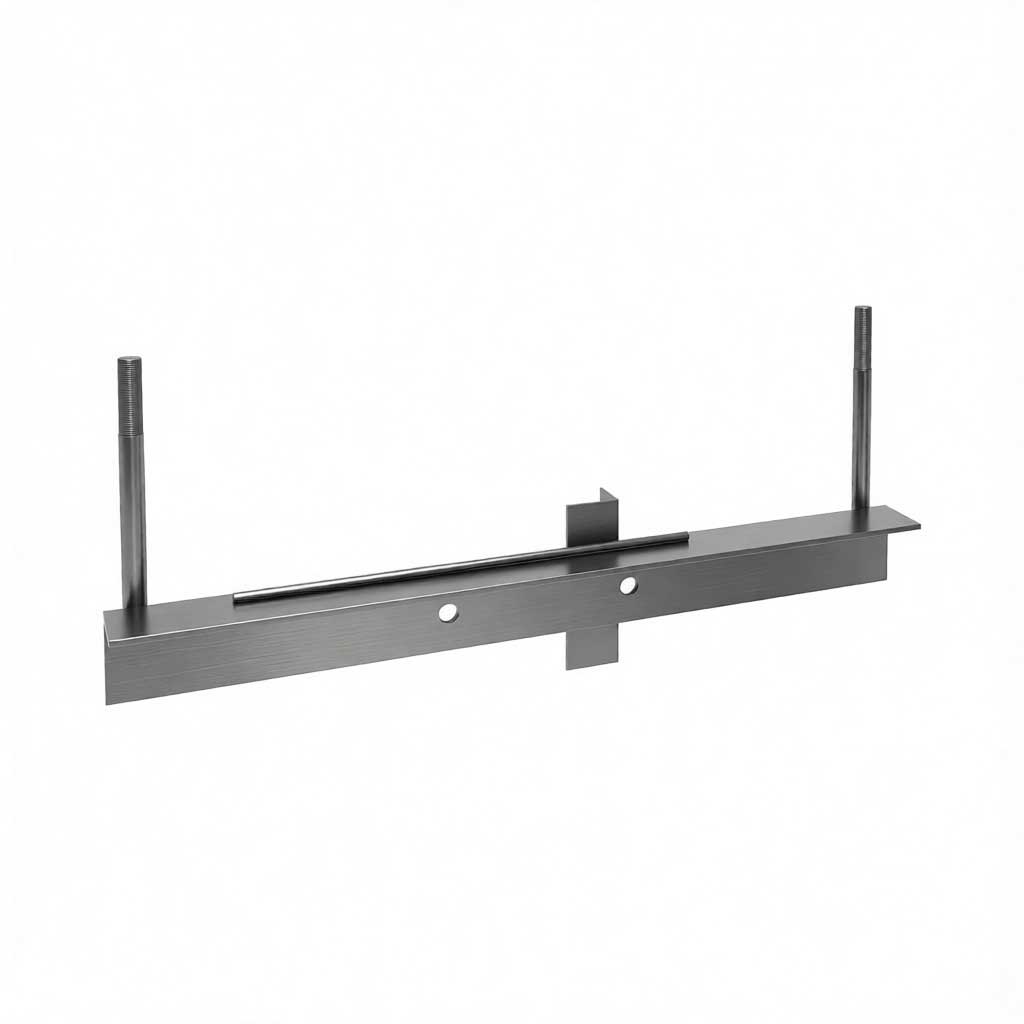

Траверса ТМ-74 (артикул 27.0002.39) — металлоконструкция для крепления двух штыревых изоляторов на воздушных линиях электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002. Рассчитана на установку двух штыревых изоляторов (ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, IF-20, ПШИ-20). Подвесные изоляторы на данной траверсе не устанавливаются.
Траверса ТМ-74 — аналог траверсы ТМ-62 (27.0002.27) из серии 1Н. ТМ-62 применяется на стойках СВ110-5, а ТМ-74 — на усиленных стойках СВ110-5. Обе траверсы предназначены для двух штыревых изоляторов, но ТМ-74 рассчитана на более нагруженные опоры. Крепление траверсы к стойке выполняется хомутом Х-51 (27.0002.42) для стоек СВ110 или универсальным хомутом Х-51М. Хомут приобретается отдельно.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-74 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ с защищёнными проводами (СИП-3)
- Промежуточных и угловых участков трассы с креплением проводов на штыревых изоляторах
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-74 входит в типовой проект 27.0002 и применяется на опорах, где по проекту требуется установка двух штыревых изоляторов на одной траверсе на усиленной стойке. Подробнее о составе опор по типовому проекту — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-51 (27.0002.42) для стоек СВ110. Также может применяться универсальный хомут Х-51М. Хомут приобретается отдельно.
Часто задаваемые вопросы (FAQ)
Для каких изоляторов предназначена траверса ТМ-74?
Траверса ТМ-74 предназначена для установки двух штыревых изоляторов (ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, IF-20, ПШИ-20). Подвесные изоляторы на данной траверсе не устанавливаются.
Можно ли использовать ТМ-74 под подвесные изоляторы?
Нет. ТМ-74 — траверса для двух штыревых изоляторов. Для подвесных изоляторов применяются другие марки траверс, предусмотренные проектной документацией.
Чем ТМ-74 отличается от ТМ-62?
ТМ-62 (27.0002.27) — аналог ТМ-74 из серии 1Н. ТМ-62 применяется на стойках СВ110-5 (серия 1Н), а ТМ-74 (27.0002.39) — на усиленных стойках СВ110-5 (серия 3Н). Обе траверсы рассчитаны на два штыревых изолятора (вес 13 кг), но ТМ-74 предназначена для более нагруженной опоры на усиленной стойке.
Чем ТМ-74 отличается от ТМ-73?
ТМ-73 (27.0002.38) рассчитана на установку одного штыревого изолятора (вес 9,85 кг), а ТМ-74 — на два штыревых изолятора (вес 13 кг). При выборе необходимо сверять марку траверсы с проектной спецификацией опоры.
Какие хомуты нужны для крепления ТМ-74?
Для крепления траверсы применяется хомут Х-51 (27.0002.42) или универсальный хомут Х-51М. Хомут приобретается отдельно.
Входит ли хомут в комплект поставки?
Нет, хомут приобретается отдельно.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-74 поддерживается в наличии на складе. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-51 или Х-51М приобретается отдельно.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта
| Параметр | Значение |
|---|---|
| Артикул | ТМ-74 |
| Типовой альбом | 27.0002 |

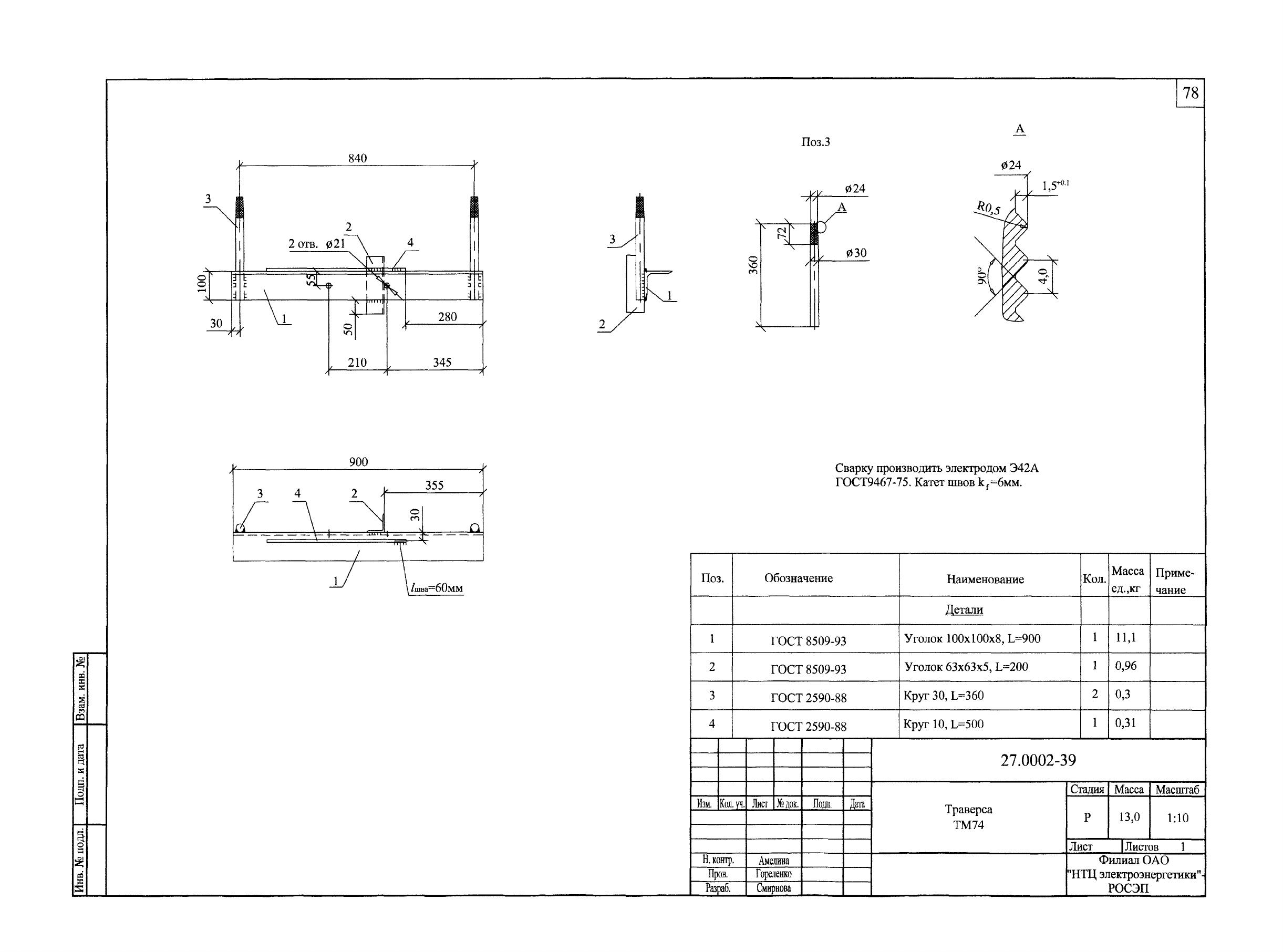

| Номер чертежа | 27.0002-39 |
| Применяемость | Опоры ВЛ 6–20 кВ с креплением проводов на штыревых изоляторах (усиленная стойка СВ110-5) |
| Тип изоляторов | 2 штыревых: ШФ-10, ШС-10, ШФ-20, ШС-20, IF-27, IF-20, ПШИ-20 |
| Хомут крепления | Х-51 (27.0002.42) / Х-51М (универсальный) |
| Стойка | СВ110-5 (серия 3Н) / СВ110-5 (серия 1Н) |
| Аналог из серии 1Н | ТМ-62 (27.0002.27) |
| Вес, кг | 13 |
| Материал | Сталь углеродистая (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
