Характеристики траверсы ТМ-70 (27.0002.35)

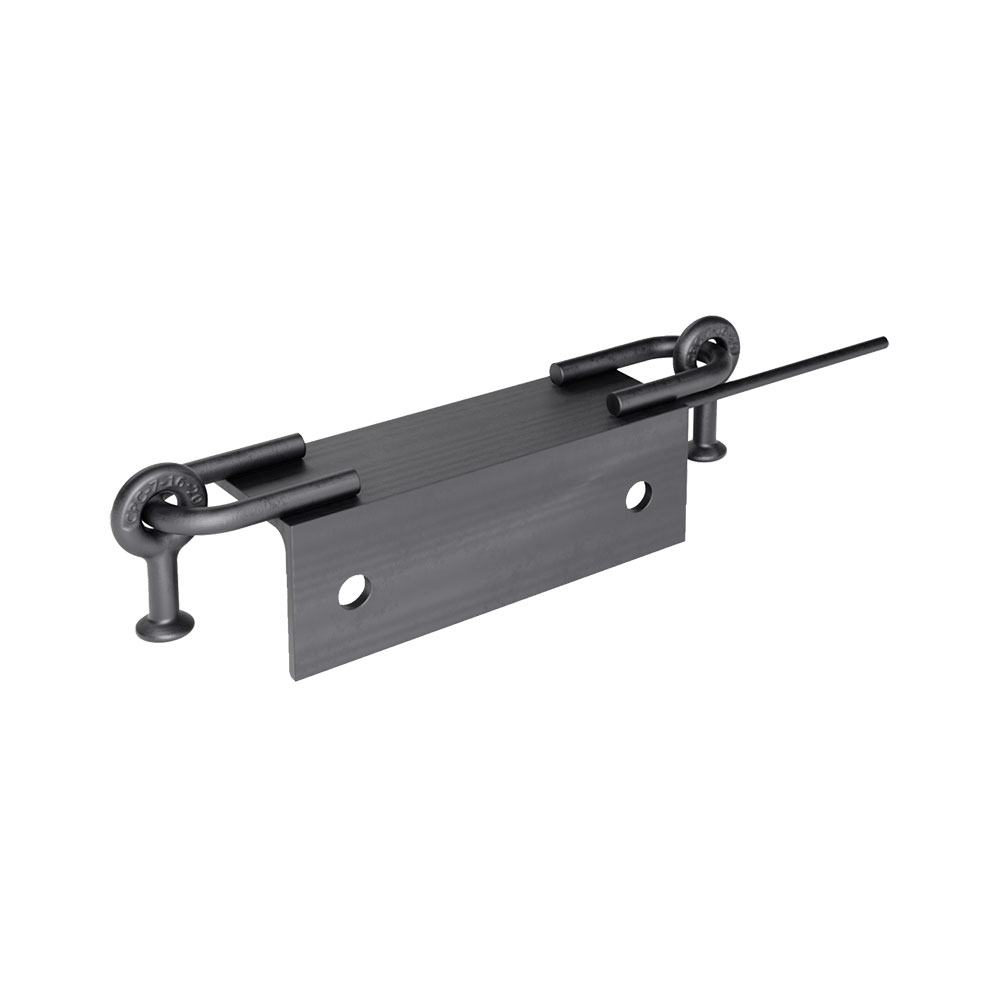

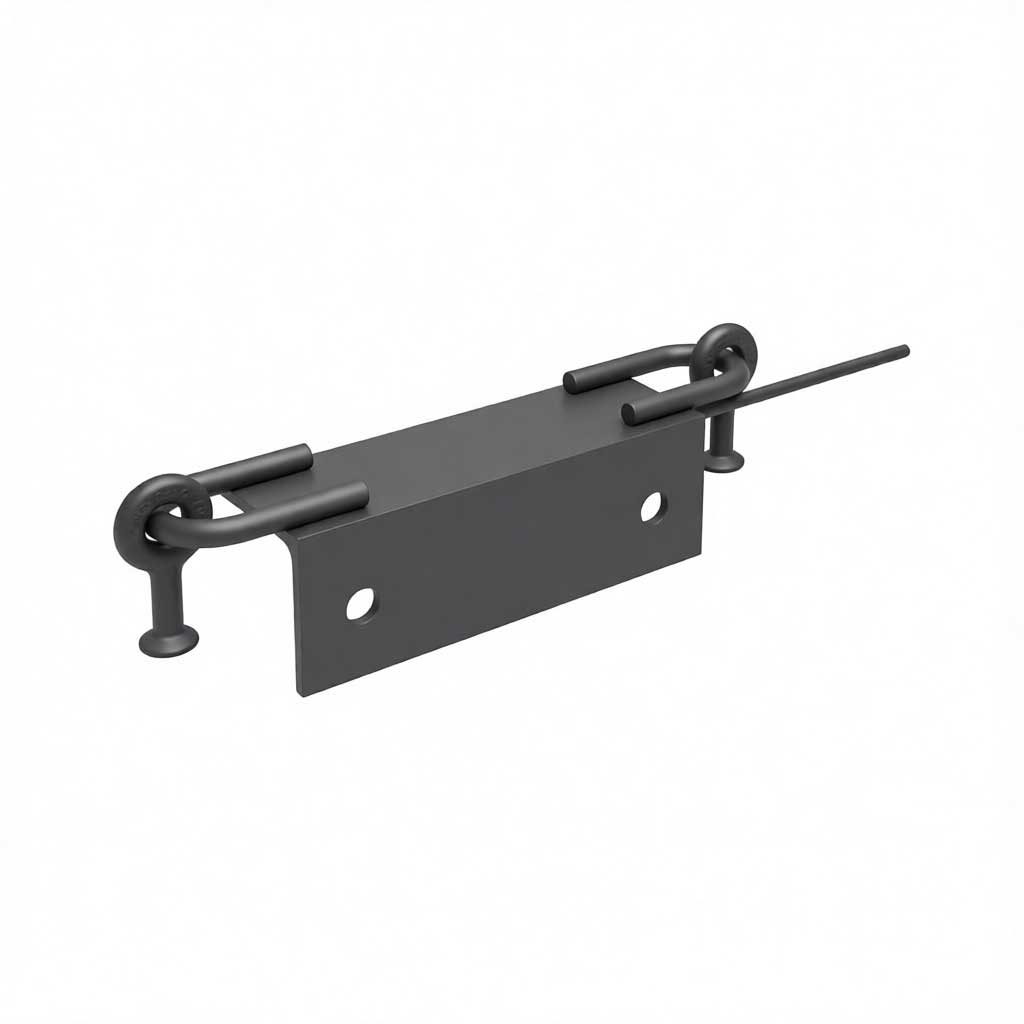

Траверса ТМ-70 (артикул 27.0002.35) — металлоконструкция для крепления двух подвесных изоляторов на угловых ответвительных анкерных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002. Входит в состав угловой ответвительной анкерной опоры УОА20-3Н (чертёж 27.0002-14) на усиленной стойке СВ110-5.
Траверса рассчитана на установку двух подвесных изоляторов (SML 70/20Г, ПС 70Е, ЛК 70) на серьгах С 7-16. Применяется на самой сложной опоре серии 3Н — угловой ответвительной анкерной, которая совмещает функции угловой, анкерной и ответвительной опоры. В составе опоры УОА20-3Н устанавливается совместно с траверсами ТМ-69, ТМ-71, ТМ-72 и ТМ-73 — каждая выполняет свою функцию в конструкции.
Варианты антикоррозийного покрытия
| Вариант покрытия | Описание | Рекомендация |
|---|---|---|
| Лак битумный БТ-577 (стандарт) | Битумное покрытие — бюджетная защита от влаги | Для объектов с умеренной агрессивностью среды |
| ЦИНОЛ + двойной АЛПОЛ | Цинконаполненный грунт + алюминиевый лак в 2 слоя | Оптимальный баланс цены и долговечности |
| Горячее цинкование | Погружение в расплав цинка по ГОСТ 9.307-89 | Для агрессивных сред и объектов без обслуживания |
Как выбрать:
- Бюджетно → Лак БТ-577
- Золотая середина → ЦИНОЛ + двойной АЛПОЛ
- На века → Горячее цинкование
Область применения
Траверса ТМ-70 применяется при строительстве, реконструкции и ремонте:
- Воздушных линий электропередачи 6–20 кВ с защищёнными проводами (СИП-3)
- Угловых ответвлений от магистральной линии (угловая ответвительная анкерная опора УОА20-3Н)
- Распределительных сетей в городской и сельской местности
- Промышленных объектов и подстанций
Траверса ТМ-70 входит в типовой проект 27.0002 и применяется на угловой ответвительной анкерной опоре серии 3Н, монтируемой на усиленной железобетонной стойке СВ110-5. Опора совмещает функции угловой, анкерной и ответвительной — устанавливается на углах поворота трассы с одновременным ответвлением. Подробнее о составе всех опор — в статье «Опоры по типовому проекту 27.0002».
Крепление траверсы к стойке выполняется при помощи хомута Х-51 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.
Состав опоры с траверсой ТМ-70
Траверса ТМ-70 применяется в составе одной марки опоры типового проекта 27.0002:
УОА20-3Н — угловая ответвительная анкерная опора (27.0002-14)
Назначение: угловые ответвления от магистральной линии на усиленной стойке СВ110-5. Самая сложная опора серии 3Н — совмещает функции угловой, анкерной и ответвительной. Воспринимает максимальные нагрузки: угловую, анкерную и от ответвления. В составе опоры применяется пять марок траверс, каждая из которых выполняет свою функцию.
| Компонент | Обозначение | Кол-во |
|---|---|---|
| Стойка | СВ110-5 | 3 |
| Плита | П-3и | 3 |
| Крепление подкоса | У-1 | 2 |
| Траверса | ТМ-69 (27.0002.34) — комбинированная (1 штыревой + 1 подвесной) | 1 |
| Траверса | ТМ-70 (27.0002.35) — для 2 подвесных изоляторов | 1 |
| Траверса | ТМ-71 (27.0002.36) | 1 |
| Траверса | ТМ-72 (27.0002.37) | 1 |
| Траверса | ТМ-73 (27.0002.38) | 1 |
| Хомут | Х-51 (27.0002.42) / Х-51М (универсальный) | 1 |
| Стяжка | Г-1 (27.0002-44) | 3 |
| Заземляющий проводник | ЗП1 | 1,5 м |
| Изолятор штыревой | IF27 / IF20 | 5 |
| Колпачок | К-9 | 5 |
| Вязка спиральная | СВ | 10 |
| Подвесной изолятор | SML 70/20Г | 9 |
| Анкерный зажим | PAZ | 9 |
| Ответвительный зажим | RP-150 | 3 |
| Зажим плашечный | CD35 | 6 |
Примечание: опора УОА20-3Н — самая сложная в серии 3Н, включает 5 марок траверс (ТМ-69, ТМ-70, ТМ-71, ТМ-72, ТМ-73). Полный состав уточняйте по проектной документации 27.0002-14.
Часто задаваемые вопросы (FAQ)
В состав какой опоры входит траверса ТМ-70?
Траверса ТМ-70 применяется в составе угловой ответвительной анкерной опоры УОА20-3Н (27.0002-14) по типовому проекту 27.0002. Опора монтируется на усиленной стойке СВ110-5 и совмещает функции угловой, анкерной и ответвительной — устанавливается на углах поворота трассы с одновременным ответвлением. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».
Для каких изоляторов предназначена траверса ТМ-70?
Траверса ТМ-70 предназначена для крепления двух подвесных изоляторов (SML 70/20Г, ПС 70Е, ЛК 70) на серьгах С 7-16.
Чем ТМ-70 отличается от ТМ-69?
Обе траверсы входят в состав опоры УОА20-3Н, но выполняют разные функции. ТМ-69 (27.0002.34, вес 10,6 кг) — комбинированная: для одного штыревого и одного подвесного изолятора. ТМ-70 (27.0002.35, вес 5 кг) — только для двух подвесных изоляторов. ТМ-70 легче и проще по конструкции.
Чем ТМ-70 отличается от ТМ-58?
ТМ-58 (27.0002.23) — аналог ТМ-70 из серии 1Н. ТМ-58 применяется в составе УОА20-1Н (стойка СВ105-5), а ТМ-70 (27.0002.35) — в составе УОА20-3Н (усиленная стойка СВ110-5). Обе траверсы рассчитаны на два подвесных изолятора, но ТМ-70 предназначена для более нагруженной опоры на усиленной стойке.
Какой хомут нужен для крепления ТМ-70?
Для крепления траверсы применяется хомут Х-51 (27.0002.42) или универсальный хомут Х-51М. Хомут приобретается отдельно.
Входит ли хомут в комплект поставки?
Нет, хомут Х-51 или Х-51М приобретается отдельно.
Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.
Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.
Какие сроки поставки?
Траверса ТМ-70 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
Преимущества покупки в ТРЭЙДСИП
- ✅ Цена — одна из самых низких на рынке
- ✅ 3 варианта покрытия — под любой бюджет
- ✅ Наличие на складах — Москва и Ростов-на-Дону
- ✅ Отгрузка в день оплаты
- ✅ Доставка по всей РФ
Хомут Х-51 или Х-51М приобретается отдельно.
Со стороны компании ТРЭЙДСИП мы гарантируем прозрачность наших действий по сопровождению сделки, предоставляем необходимые документы для бухгалтерии: счет, договор или контракт, спецификации, универсальный передаточный документ (УПД), акт сверки, товарно-транспортная накладная (ТТН), сертификаты и паспорта на продукцию.
Все документы для оплаты отправляются Вам на электронную почту персональным менеджером.
- Самовывоз
- Доставка до терминала
- Доставка до объекта

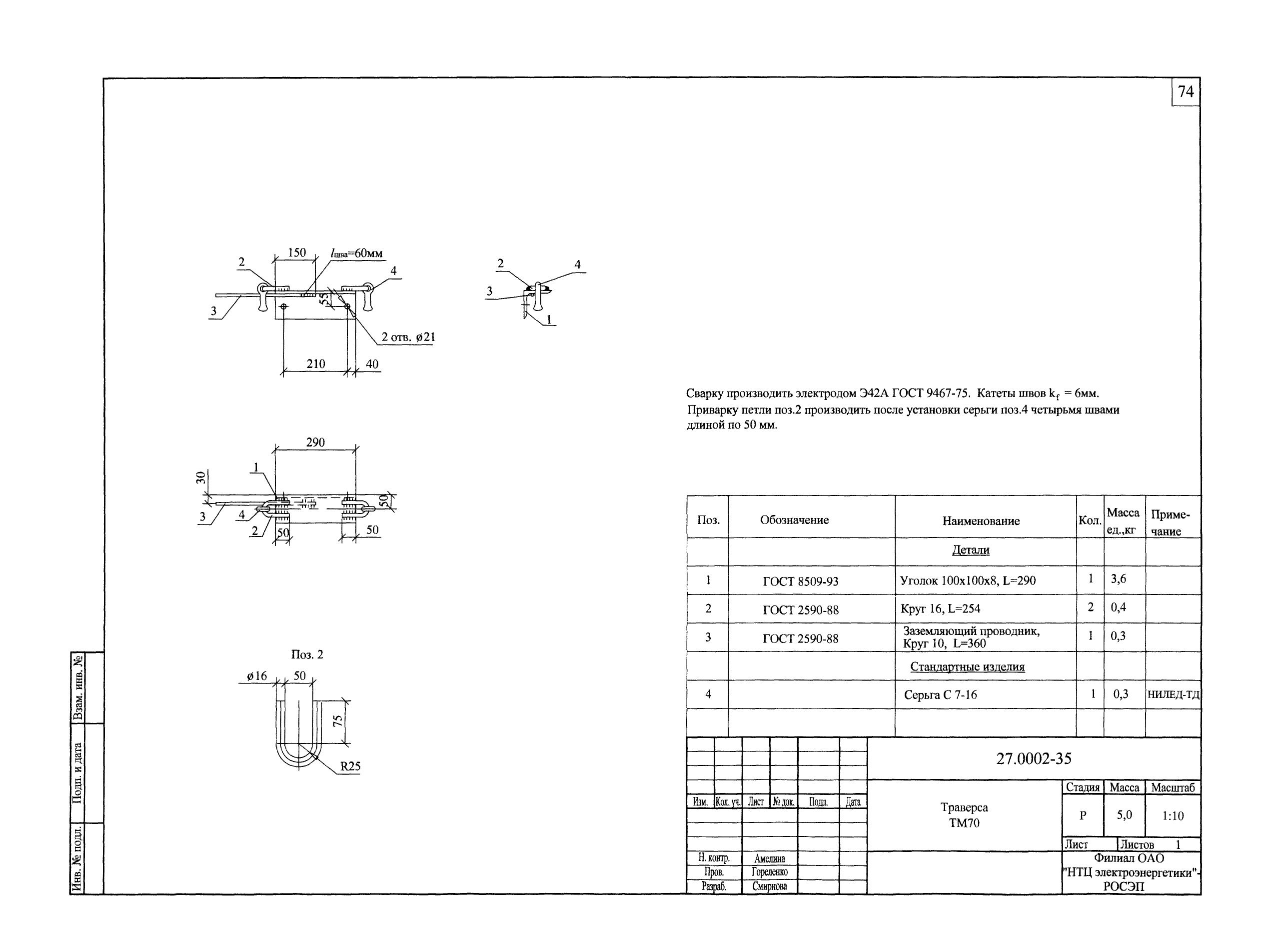

| Параметр | Значение |
|---|---|
| Артикул | ТМ-70 |
| Типовой альбом | 27.0002 |
| Номер чертежа | 27.0002-35 |
| Вес, кг | 5 |
| Применяемость | УОА20-3Н (27.0002-14) — угловая ответвительная анкерная опора |
| Тип изоляторов | 2 подвесных (SML 70/20Г, ПС 70Е, ЛК 70, серьга С 7-16) |
| Хомут крепления | Х-51 (27.0002.42) / Х-51М (универсальный) |
| Стойка | СВ110-5 |
| Аналог из серии 1Н | ТМ-58 (27.0002.23) — для УОА20-1Н |
| Материал | Сталь (по проекту 27.0002) |
| Антикоррозийное покрытие | Лак БТ-577 / ЦИНОЛ+АЛПОЛ / Горячее цинкование |
| Гарантия | 5 лет |
