Траверса ТМ-71 (27.0002.36)

Характеристики траверсы ТМ-71 (27.0002.36)

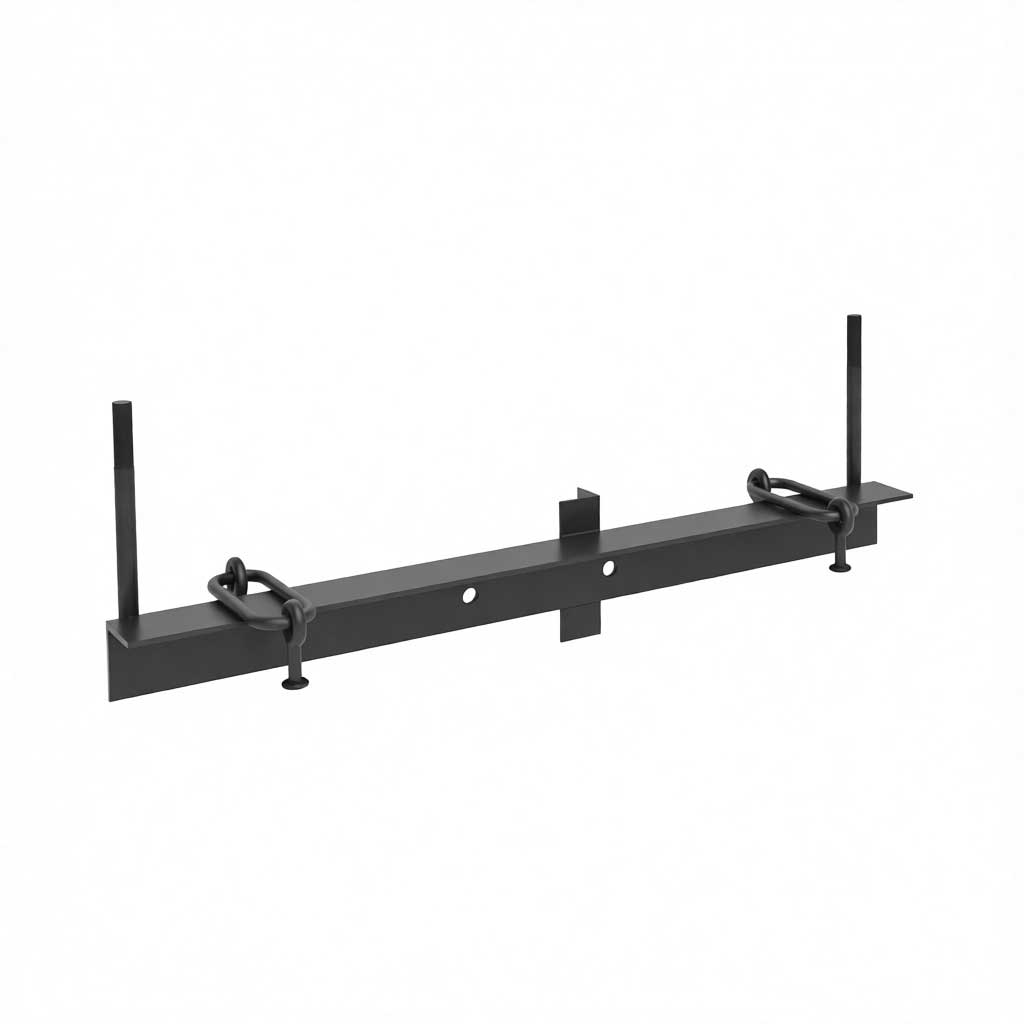

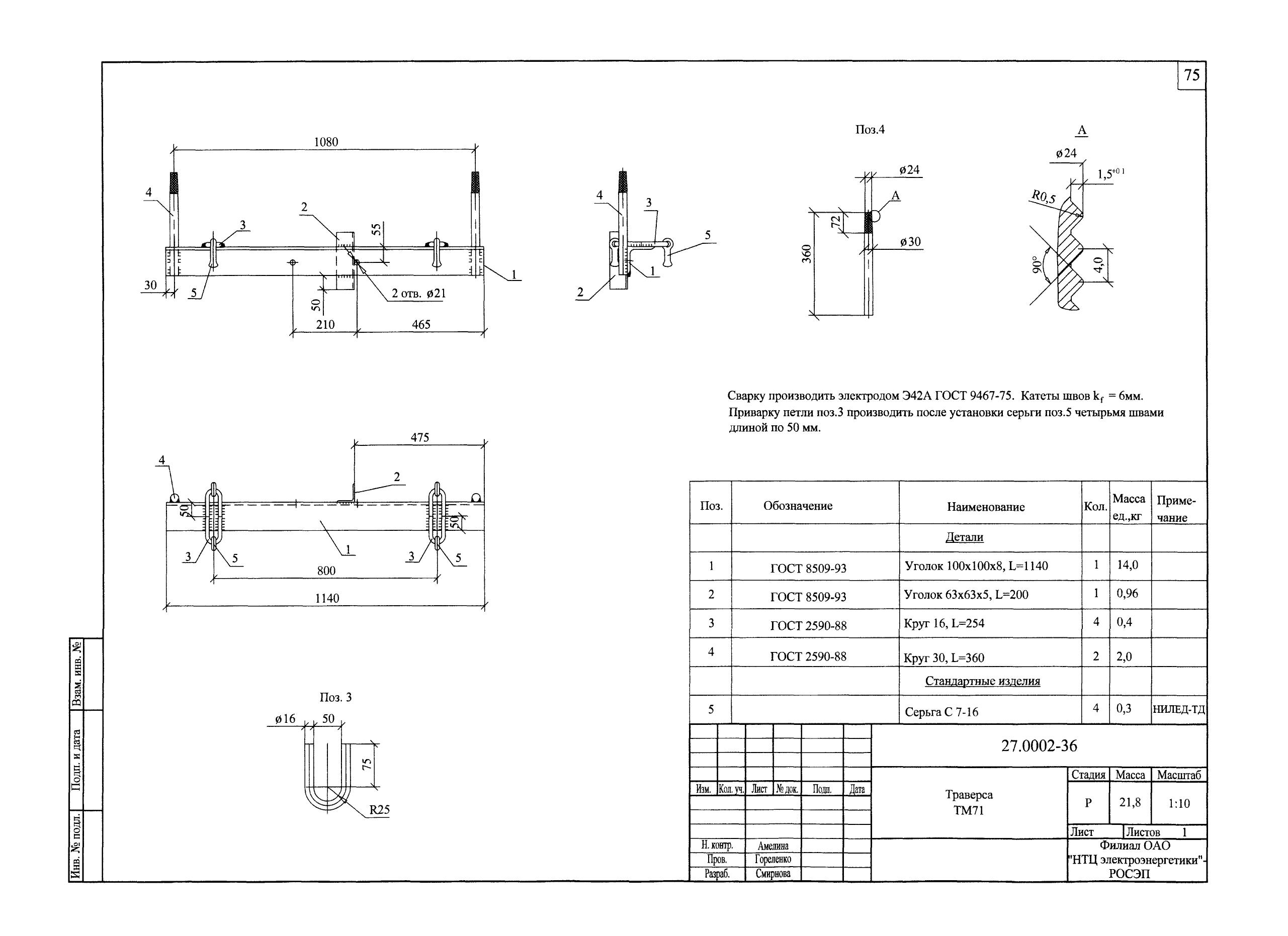

Траверса ТМ-71 (артикул 27.0002.36) — металлоконструкция комбинированного типа для крепления подвесных и штыревых изоляторов на угловых ответвительных анкерных опорах воздушных линий электропередачи (ВЛ) напряжением 6–20 кВ. Изготавливается по типовому проекту 27.0002. Входит в состав угловой ответвительной анкерной опоры УОА20-3Н (чертёж 27.0002-14) на усиленной стойке СВ110-5.

Траверса рассчитана на одновременную установку подвесных изоляторов (SML 70/20Г, ПС 70Е, ЛК 70 на серьгах С 7-16) и штыревых изоляторов (IF27 / IF20 с колпачками К-9). Комбинированная конструкция позволяет крепить на одной траверсе провода магистрали (на подвесных изоляторах с анкерными зажимами) и провода ответвления (на штыревых изоляторах со спиральной вязкой). Применяется на самой сложной опоре серии 3Н — угловой ответвительной анкерной, которая совмещает функции угловой, анкерной и ответвительной опоры. В составе опоры УОА20-3Н устанавливается совместно с траверсами ТМ-69, ТМ-70, ТМ-72 и ТМ-73 — каждая выполняет свою функцию в конструкции.

Варианты антикоррозийного покрытия

Как выбрать:

• Бюджетно → Лак БТ-577
• Золотая середина → ЦИНОЛ + двойной АЛПОЛ
• На века → Горячее цинкование

Область применения

Траверса ТМ-71 применяется при строительстве, реконструкции и ремонте:

• Воздушных линий электропередачи 6–20 кВ с защищёнными проводами (СИП-3)
• Угловых ответвлений от магистральной линии (угловая ответвительная анкерная опора УОА20-3Н)
• Распределительных сетей в городской и сельской местности
• Промышленных объектов и подстанций

Траверса ТМ-71 входит в типовой проект 27.0002 и применяется на угловой ответвительной анкерной опоре серии 3Н, монтируемой на усиленной железобетонной стойке СВ110-5. Опора совмещает функции угловой, анкерной и ответвительной — устанавливается на углах поворота трассы с одновременным ответвлением. Подробнее о составе всех опор — в статье «Опоры по типовому проекту 27.0002».

Крепление траверсы к стойке выполняется при помощи хомута Х-51 (27.0002.42) или универсального хомута Х-51М. Хомут приобретается отдельно.

Состав опоры с траверсой ТМ-71

Траверса ТМ-71 применяется в составе одной марки опоры типового проекта 27.0002:

УОА20-3Н — угловая ответвительная анкерная опора (27.0002-14)

Назначение: угловые ответвления от магистральной линии на усиленной стойке СВ110-5. Самая сложная опора серии 3Н — совмещает функции угловой, анкерной и ответвительной. Воспринимает максимальные нагрузки: угловую, анкерную и от ответвления. В составе опоры применяется пять марок траверс, каждая из которых выполняет свою функцию.

Примечание: опора УОА20-3Н — самая сложная в серии 3Н, включает 5 марок траверс (ТМ-69, ТМ-70, ТМ-71, ТМ-72, ТМ-73). Полный состав уточняйте по проектной документации 27.0002-14.

Часто задаваемые вопросы (FAQ)

В состав какой опоры входит траверса ТМ-71?
Траверса ТМ-71 применяется в составе угловой ответвительной анкерной опоры УОА20-3Н (27.0002-14) по типовому проекту 27.0002. Опора монтируется на усиленной стойке СВ110-5 и совмещает функции угловой, анкерной и ответвительной — устанавливается на углах поворота трассы с одновременным ответвлением. Подробный обзор — в статье «Опоры по типовому проекту 27.0002».

Для каких изоляторов предназначена траверса ТМ-71?
Траверса ТМ-71 — комбинированная: рассчитана на одновременную установку подвесных изоляторов (SML 70/20Г, ПС 70Е, ЛК 70 на серьгах С 7-16) и штыревых изоляторов (IF27 / IF20 с колпачками К-9). Подвесные изоляторы используются для анкерного крепления проводов магистрали, штыревые — для крепления проводов ответвления спиральной вязкой.

Чем ТМ-71 отличается от ТМ-69?
Обе траверсы — комбинированные и входят в состав опоры УОА20-3Н. ТМ-69 (27.0002.34) рассчитана на 1 штыревой + 1 подвесной изолятор. ТМ-71 (27.0002.36) имеет другую конфигурацию креплений под подвесные и штыревые изоляторы — предназначена для другого узла опоры. Каждая из пяти траверс опоры (ТМ-69, ТМ-70, ТМ-71, ТМ-72, ТМ-73) устанавливается на своей позиции и выполняет свою функцию.

Чем ТМ-71 отличается от ТМ-59?
ТМ-59 (27.0002.24) — аналог ТМ-71 из серии 1Н. ТМ-59 применяется в составе УОА20-1Н (стойка СВ105-5), а ТМ-71 (27.0002.36) — в составе УОА20-3Н (усиленная стойка СВ110-5). Обе траверсы комбинированные — для подвесных и штыревых изоляторов, но ТМ-71 предназначена для более нагруженной опоры на усиленной стойке.

Какой хомут нужен для крепления ТМ-71?
Для крепления траверсы применяется хомут Х-51 (27.0002.42) или универсальный хомут Х-51М. Хомут приобретается отдельно.

Входит ли хомут в комплект поставки?
Нет, хомут Х-51 или Х-51М приобретается отдельно.

Чем отличается ЦИНОЛ+АЛПОЛ от горячего цинкования?
ЦИНОЛ+АЛПОЛ — двухслойное лакокрасочное покрытие на основе цинкового грунта и алюминиевого лака. Горячее цинкование — металлизация расплавом цинка. Первое дешевле, второе не требует обслуживания в течение всего срока службы.

Сколько стоит горячее цинкование?
Рассчитывается индивидуально под ваш объект. Оставьте заявку — менеджер просчитает за 5 минут.

Какие сроки поставки?
Траверса ТМ-71 поддерживается в наличии на складе в Москве. Возможны самовывоз, доставка по Москве и Московской области, а также отправка транспортными компаниями по всей России.
